《2025年学习探究诊断九年级物理全一册人教版》

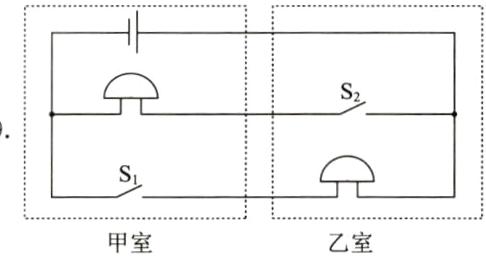

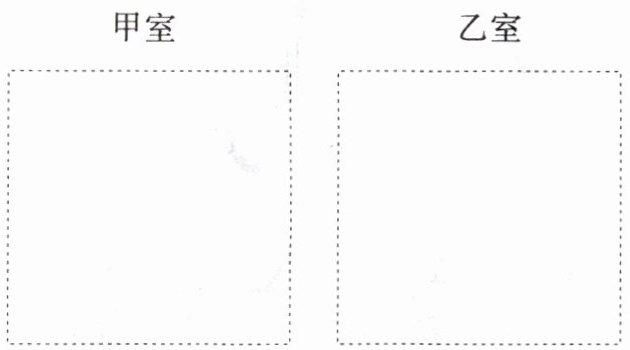

9. 为了便于甲、乙两室内的人相互传呼,两室内各安装一个电铃、一个开关,且甲室内安装电源,使任何一方闭合开关,对方铃响。请在图中画出符合上述要求的电路图。
]

答案：

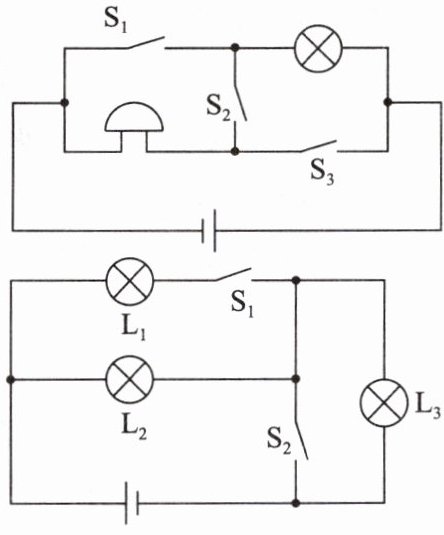

10. 关于如图所示电路,以下说法中正确的是( )

A.只接通$ S_1,$灯亮,电铃响
B.只接通$ S_2,$灯亮,电铃响
C.只断开$ S_3,$灯亮,电铃响
D.只断开$ S_1,$灯亮,电铃响
]

答案： B

11. 在如图所示的电路中,当$ S_1、$$S_2 $都闭合时,能发光的灯泡是_________,它们是_________联的；当$ S_1、$$S_2 $都断开时,能发光的灯泡是_________,它们是_________联；当$ S_1 $闭合、$S_2 $断开时,能发光的灯泡是_________,当$ S_1 $断开、$S_2 $闭合时,能发光的灯泡是_________。
]

答案： L₁、L₂;并;L₂、L₃;串;L₁、L₂、L₃;L₂

1.(多选)关于电荷及电流,下列说法中$\underline{

错

误

}$的是( )

A.电荷量的单位是安培
B.同种电荷相互排斥,异种电荷相互吸引
C.电荷的定向移动形成电流
D.金属中的电流是正、负电荷定向移动形成的

答案： AD

2.(多选)关于电学实验的操作,下列说法中$\underline{

错

误

}$的是( )

A.不允许直接用导线将电源的正、负极连接起来
B.测量电流大小时,电流表应当串联在被测电路中
C.测量电流大小时,电流表可以与被测灯泡并联
D.在连接电路的过程中,开关可以是闭合的

答案： CD
