《2025年学习探究诊断九年级物理全一册人教版》

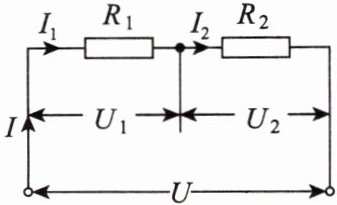

1. (1)在串联电路中,各处的电流______；在如右图所示的电路中,$I = I_1$______$I_2$。

(2)串联电路两端的总电压______各部分电路两端的电压______；在如右图所示的电路中,$U = U_1$______$U_2$。
(3)串联电路的总电阻______(选填“大于”“小于”或“等于”)各串联电阻。
(4)如图所示,若电压$U = 6V$,$U_2 = 4V$,电流$I = 1A$,则$R_1 = $______$\Omega$,总电阻是______$\Omega$。
(5)如图所示,若电流$I_1 = 0.6A$,电阻$R_1 = 5\Omega$,电压$U_2 = 6V$,则$I = $______$A$,$U_1 = $______$V$,$R_2 = $______$\Omega$,$U = $______$V$。
(6)如图所示,若$R_1 ＜ R_2$,则$U_1$______$U_2$,$I_1$______$I_2$。(均选填“$＞$”“$=$”或“$＜$”)

答案： 1.（1）相等；= （2）等于；之和；+ （3）大于（4）2；6 （5）0.6；3；10；9 （6）＜；=

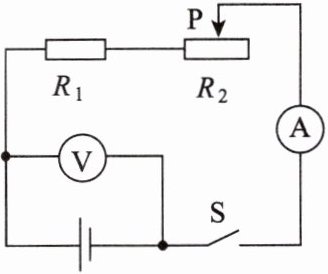

2. 在如图所示的电路中(电源两端的电压保持不变),当滑动变阻器的滑片$P$向右移动时,变阻器接入电路的电阻______,电路中的总电阻______,电压表的示数______。(均选填“变大”“变小”或“不变”)根据______(填写公式),电流表的示数将______(选填“变大”“变小”或“不变”)。

答案： 2. 变大；变大；不变；$I=\frac{U}{R}$；变小

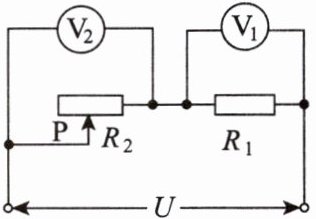

3. 在如右图所示的电路中,电路两端的电压$U$保持不变,在滑动变阻器的滑片$P$向右滑动的过程中,电路中的电流______；电压表$V_1$的示数______；电压表$V_2$的示数______。(均选填“变大”“变小”或“不变”)

答案： 3. 变大；变大；变小

4. 定值电阻$R_1$、$R_2$串联,已知$R_1 : R_2 = 2 : 3$,$I_1$、$I_2分别是通过R_1$、$R_2$的电流,则$I_1 : I_2 = $______,$U_1$、$U_2$、$U分别是R_1$、$R_2$、$R_1和R_2$两端的电压,则$U_1 : U_2 = $______,$U_1 : U = $______。

答案： 4. 1∶1；2∶3；2∶5

5. 定值电阻$R_1$、$R_2$串联,$U_1$、$U_2$、$U分别是R_1$、$R_2$、$R_1和R_2$两端的电压,已知$U_1 : U = 1 : 4$,则$U_1 : U_2 = $______,$U_2 : U = $______,$R_1 : R_2 = $______。

答案： 5. 1∶3；3∶4；1∶3

6. 电阻$R_1$、$R_2$串联,已知$R_1 = 3R_2$,$R_1$、$R_2两端的电压分别为U_1$、$U_2$,通过$R_1$、$R_2的电流分别为I_1$、$I_2$,则$U_1 : U_2 = $______,$I_1 : I_2 = $______。

答案： 6. 3∶1；1∶1
