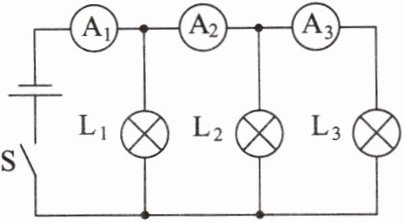

4. 在如右图所示的正常工作的电路中,三个电流表的示数______(选填“可能”或“不可能”)一样大；电流表______(选填“$ A_1 $”“$ A_2 $”或“$ A_3 $”)的示数最大；若电流表 $ A_1 $ 的示数为 $ I_1 $,$ A_2 $ 的示数为 $ I_2 $,$ A_3 $ 的示数为 $ I_3 $,则三个电流表的示数的大小关系为______。
]

答案： 不可能;A₁;I₁＞I₂＞I₃

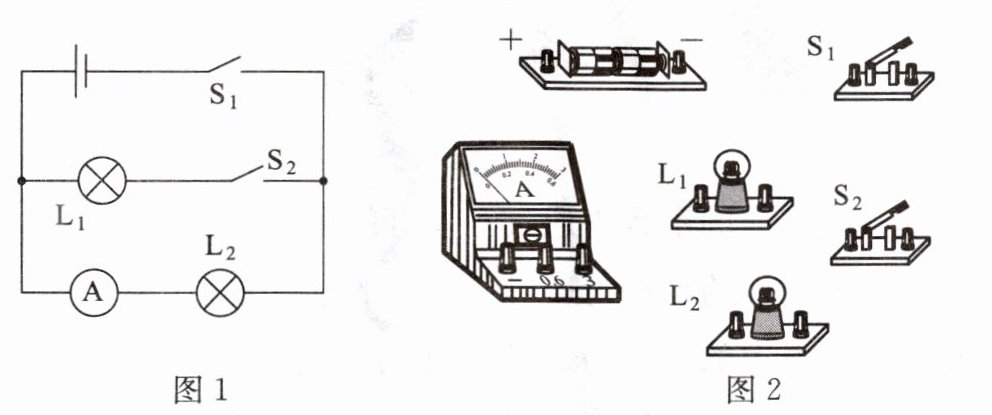

5. 根据图 1 所示的电路图,在图 2 中连接实物电路。
]

答案：

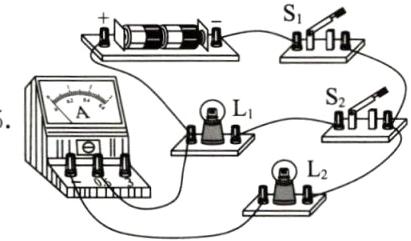

6. 观察下图所示的实物电路,回答下列问题：
(1)若闭合开关 $ S $,电路处于______状态；

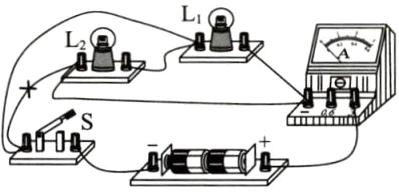

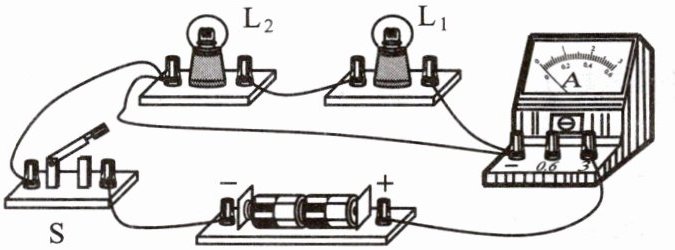

(2)在图中改动一根导线的连接位置,使电路中的两只灯泡并联；(在需要改动的导线上画“×”,并画出改动后的导线)
(3)在方框内画出(2)中改好的电路的电路图。
]

答案：

(1)短路
(2)
(3)
