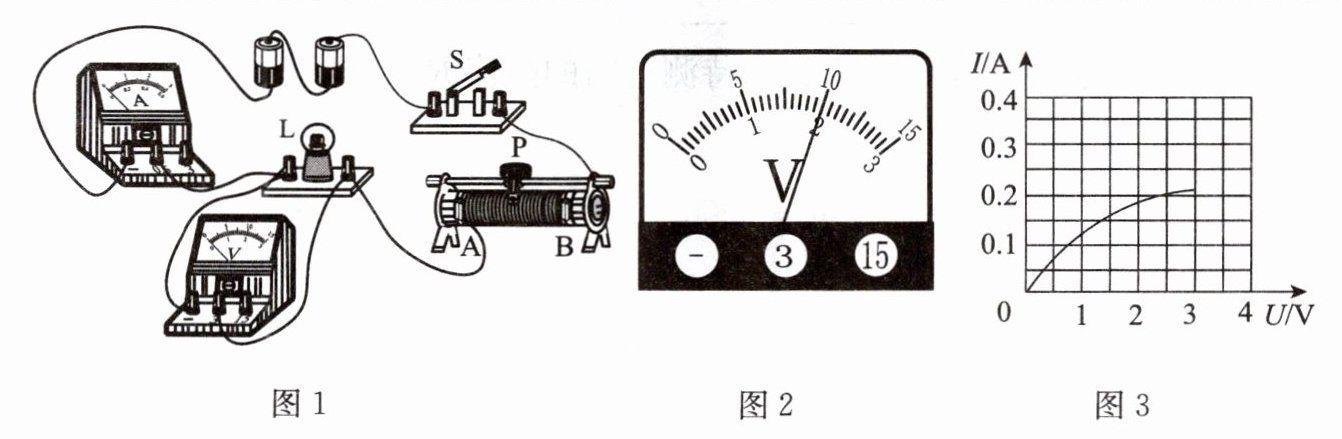

3. 小宇用如图 1 所示的电路图测量小灯泡正常发光时的电阻,选用的电源电压为 $ 3.0 \mathrm{V} $,小灯泡的额定电压为 $ 2.5 \mathrm{V} $。
(1)在连接电路过程中,开关要______,并将滑动变阻器的滑片调到接线柱______(选填“A”或“B”)端。
(2)闭合开关后,发现小灯泡不亮,电压表有示数,电流表无示数,则电路故障可能是( )
A. 滑动变阻器断路
B. 电压表短路
C. 灯丝短路
D. 灯丝断路
(3)排除故障后,闭合开关,缓慢移动滑动变阻器的滑片 P,同时观察______(选填“电压表”或“电流表”)示数的变化,当电压表的示数如图 2 所示时,其读数为______ $ \mathrm{V} $,若要测得小灯泡正常发光时的电阻,滑片 P 应向接线柱______(选填“A”或“B”)端移动。

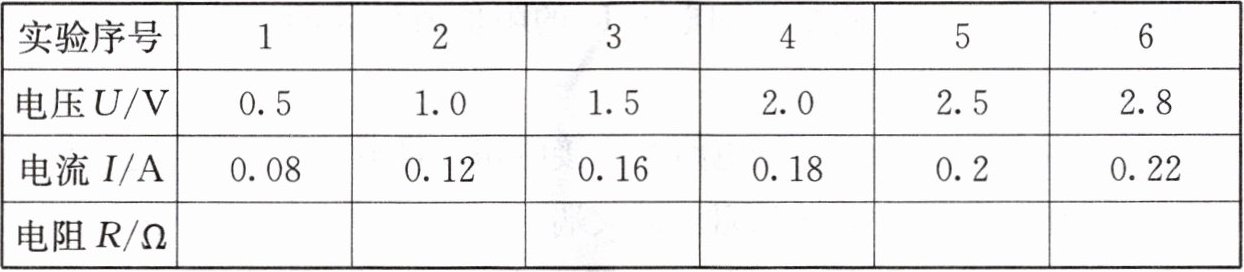

(4)通过移动滑动变阻器的滑片 P,多次测量小灯泡两端的电压和通过小灯泡的电流,得到的实验数据如下表所示,小张将这 6 组数据算得的电阻值取平均值作为小灯泡的电阻,这种数据处理的方式是______(选填“合理”或“不合理”)的。请你由表中的数据判断,小灯泡正常发光时的电阻为______ $ \Omega $。
|实验序号|1|2|3|4|5|6|
|电压 $ U/\mathrm{V} $|0.5|1.0|1.5|2.0|2.5|2.8|
|电流 $ I/\mathrm{A} $|0.08|0.12|0.16|0.18|0.2|0.22|
|电阻 $ R/\Omega $| | | | | | |

(5)小宇根据上表中的数据画出了通过小灯泡的电流随其两端的电压变化的图像,如图 3 所示,在该图像中发现电流与电压不成正比,这是因为：______。

答案： （1）断开；B （2）D （3）电压表；2；A （4）不合理；12.5 （5）由于小灯泡的电阻是随温度变化的，所以通过小灯泡的电流不与其两端的电压成正比
