《2025年学习探究诊断九年级物理全一册人教版》

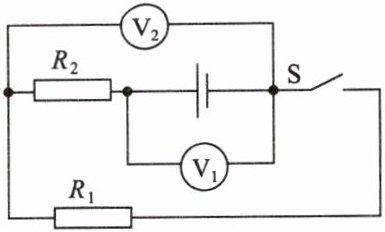

8. 在如图所示的电路中,开关 $ S $ 闭合后,电压表 $ V_1 $ 和 $ V_2 $ 的示数分别为 $ 6 \, V $ 和 $ 4 \, V $,由此可知电阻 $ R_1 $、$ R_2 $ 两端的电压分别是( )


A.$ 4 \, V $,$ 2 \, V $
B.$ 2 \, V $,$ 4 \, V $
C.$ 6 \, V $,$ 4 \, V $
D.$ 4 \, V $,$ 6 \, V $

答案： A

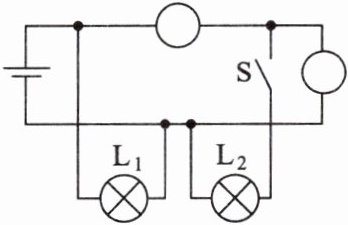

9. 在如图所示的电路中：(1)将电流表、电压表的符号分别填入圆圈中；(2)标出电表的正、负接线柱；(3)标出开关闭合时,通过电路各部分的电流的方向；(4)电流表测的是通过灯泡______的电流；(5)电压表测的是______两端的电压；(6)灯泡 $ L_1 $、$ L_2 $ 是______联。

答案：
(1)~
(3)略　　
(4)$L_{2}$　　
(5)电源或$L_{1}$或$L_{2}$　　
(6)并

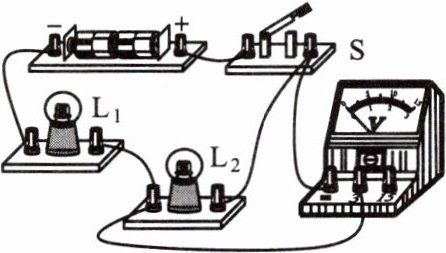

10. 如图所示,用电压表测灯泡 $ L_1 $ 两端的电压。此电路连接有误,请用文字说明其中的错误。并在图中改正。

图中的错误：______。

答案： 电压表正、负接线柱接错，电压表测的是$L_{2}$两端的电压

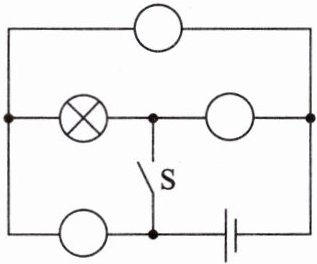

11. 如图所示电路中有两个灯泡,请在图中“$ ◯ $”内分别填入电表或灯泡的符号,要求开关闭合时两灯泡均能发光,且两电表的示数均不为零。

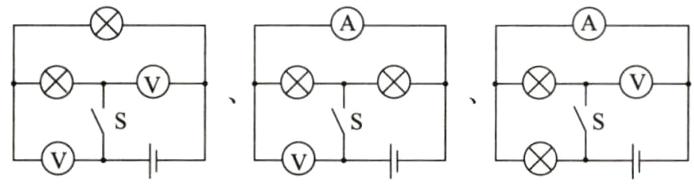

答案：
提示:有多种方法，
　　　　　　　　　

1. 铜的导电性能强于铁的导电性能,这说明在温度相同时( )

A.长度相同的铜丝和铁丝,铁丝的电阻一定大
B.横截面积相同的铜丝和铁丝,铁丝的电阻一定大
C.长度相同的铜丝和铁丝,横截面积大的电阻一定小
D.长度和横截面积都相同的铜丝和铁丝,铁丝的电阻一定大

答案： D
