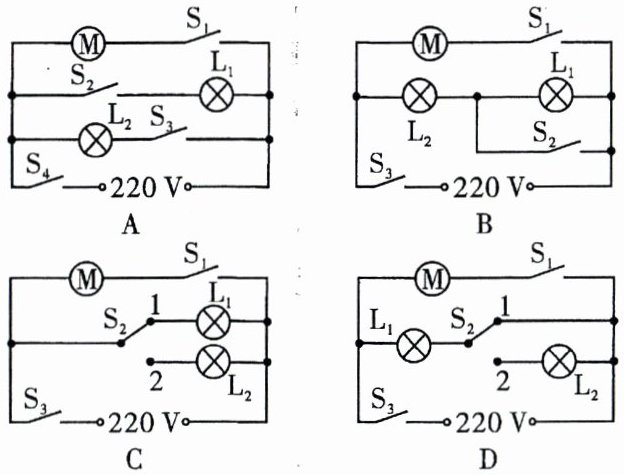

5. 某同学在洗浴时发现卫生间的排气扇可单独工作,但照明灯$L_1$和采暖灯$L_2$不能同时工作,下列电路图中符合要求的是(
A.
B.
C.
D.
C
) A.
B.
C.
D.
答案：
【解析】：
本题主要考查电路的基本连接方式和开关在电路中的作用，需要根据题目中给出的条件，分析每个选项中电路的工作情况，找出符合要求的电路。
分析题目条件：
排气扇可单独工作，说明排气扇所在支路的开关能独立控制排气扇。
照明灯$L_1$和采暖灯$L_2$不能同时工作，即$L_1$和$L_2$不能处于同一并联支路且由一个开关同时控制，或者它们不能同时处于通路状态。
逐一分析选项：
A选项：
当$S_1$闭合时，排气扇工作。
$S_2$闭合时，$L_1$工作；$S_3$闭合时，$L_2$工作；$S_2$和$S_3$都闭合时，$L_1$和$L_2$同时工作，不符合“照明灯$L_1$和采暖灯$L_2$不能同时工作”这一条件，所以A选项错误。
B选项：
$S_1$控制排气扇，可单独工作。
$S_2$控制$L_1$，$S_3$控制$L_2$，但$S_2$和$S_3$同时闭合时，$L_1$和$L_2$同时工作，不符合要求，所以B选项错误。
C选项：
$S_1$控制排气扇，能单独工作。
$S_2$接$1$时$L_1$工作，接$2$时$L_2$工作，$L_1$和$L_2$不能同时工作，符合题目要求，所以C选项正确。
D选项：
$S_1$控制排气扇，可单独工作。
但$S_2$接$1$时$L_1$工作，$S_2$接$2$时$L_1$和$L_2$都工作，不符合“照明灯$L_1$和采暖灯$L_2$不能同时工作”的条件，所以D选项错误。
【答案】：C
本题主要考查电路的基本连接方式和开关在电路中的作用，需要根据题目中给出的条件，分析每个选项中电路的工作情况，找出符合要求的电路。
分析题目条件：
排气扇可单独工作，说明排气扇所在支路的开关能独立控制排气扇。
照明灯$L_1$和采暖灯$L_2$不能同时工作，即$L_1$和$L_2$不能处于同一并联支路且由一个开关同时控制，或者它们不能同时处于通路状态。
逐一分析选项：
A选项：
当$S_1$闭合时，排气扇工作。
$S_2$闭合时，$L_1$工作；$S_3$闭合时，$L_2$工作；$S_2$和$S_3$都闭合时，$L_1$和$L_2$同时工作，不符合“照明灯$L_1$和采暖灯$L_2$不能同时工作”这一条件，所以A选项错误。
B选项：
$S_1$控制排气扇，可单独工作。
$S_2$控制$L_1$，$S_3$控制$L_2$，但$S_2$和$S_3$同时闭合时，$L_1$和$L_2$同时工作，不符合要求，所以B选项错误。
C选项：
$S_1$控制排气扇，能单独工作。
$S_2$接$1$时$L_1$工作，接$2$时$L_2$工作，$L_1$和$L_2$不能同时工作，符合题目要求，所以C选项正确。
D选项：
$S_1$控制排气扇，可单独工作。
但$S_2$接$1$时$L_1$工作，$S_2$接$2$时$L_1$和$L_2$都工作，不符合“照明灯$L_1$和采暖灯$L_2$不能同时工作”的条件，所以D选项错误。
【答案】：C
6. 下列常见的电流中最大的是(
A.雷电的电流
B.房间灯泡的电流
C.家用空调器的电流
D.手电筒中的电流
A
)A.雷电的电流
B.房间灯泡的电流
C.家用空调器的电流
D.手电筒中的电流
答案：
解：A选项，雷电的电流可达几万甚至几十万安培；B选项，房间灯泡的电流约0.1~0.3A；C选项，家用空调器的电流约5~10A；D选项，手电筒中的电流约0.2~0.3A。比较可知，雷电的电流最大。
答案：A
答案：A
7. 下面关于电流表和电压表的使用规则的各种说法中,错误的是(
A.使用前都要检查指针是否对准零刻度线
B.测量前要估计测量值的范围,以选定量程
C.接入电路时,都要严禁将表的两个接线柱直接连到电源两极上
D.接入电路时,都要使电流从表的正接线柱流进,从表的负接线柱流出
C
)A.使用前都要检查指针是否对准零刻度线
B.测量前要估计测量值的范围,以选定量程
C.接入电路时,都要严禁将表的两个接线柱直接连到电源两极上
D.接入电路时,都要使电流从表的正接线柱流进,从表的负接线柱流出
答案：
【解析】：
本题主要考查电流表和电压表的使用规则及区别。
对于选项A，无论是电流表还是电压表，在使用前都需要检查指针是否对准零刻度线，这是为了确保测量的准确性，所以A选项是正确的。
对于选项B，测量前估计测量值的范围，以选定量程，这是为了保护电表并确保测量的准确性，避免电表因量程选择不当而损坏，所以B选项也是正确的。
对于选项C，电流表的内阻很小，如果直接将电流表的两个接线柱连到电源两极上，会导致电流过大，可能烧毁电流表。但是，电压表的内阻很大，可以直接连到电源两极上测量电源电压，这是电压表的一个重要应用。因此，C选项中的说法对于电压表来说是错误的。
对于选项D，无论是电流表还是电压表，在接入电路时，都要确保电流从表的正接线柱流进，从表的负接线柱流出，这是为了保证测量的正确性，所以D选项是正确的。
综上所述，本题选择说法错误的选项，即C选项。
【答案】：C。
本题主要考查电流表和电压表的使用规则及区别。
对于选项A，无论是电流表还是电压表，在使用前都需要检查指针是否对准零刻度线，这是为了确保测量的准确性，所以A选项是正确的。
对于选项B，测量前估计测量值的范围，以选定量程，这是为了保护电表并确保测量的准确性，避免电表因量程选择不当而损坏，所以B选项也是正确的。
对于选项C，电流表的内阻很小，如果直接将电流表的两个接线柱连到电源两极上，会导致电流过大，可能烧毁电流表。但是，电压表的内阻很大，可以直接连到电源两极上测量电源电压，这是电压表的一个重要应用。因此，C选项中的说法对于电压表来说是错误的。
对于选项D，无论是电流表还是电压表，在接入电路时，都要确保电流从表的正接线柱流进，从表的负接线柱流出，这是为了保证测量的正确性，所以D选项是正确的。
综上所述，本题选择说法错误的选项，即C选项。
【答案】：C。

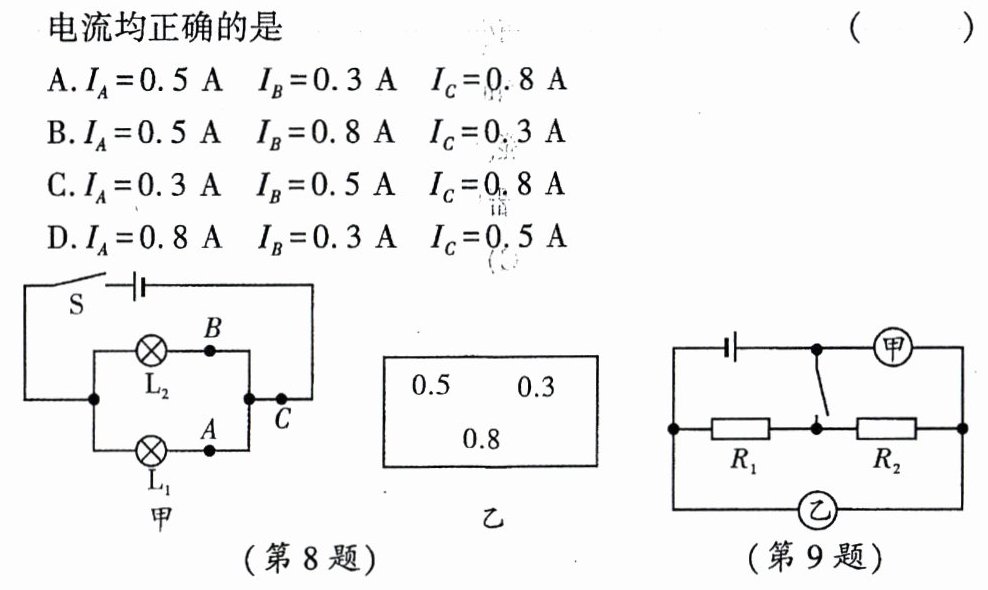

8. 如图甲所示是夏雪同学探究并联电路的电流规律时使用的电路图。实验中她用电流表分别测出A、B、C三处的电流I_A、I_B、I_C,夏雪没有及时将数据整理到相应表格中,而是随手记录到了草纸上如图乙所示。已知$L_1$的电流小于$L_2$的电流。下列选项中三处电流均正确的是(
A.I_A= 0.5 A I_B= 0.3 A I_C= 0.8 A
B.I_A= 0.5 A I_B= 0.8 A I_C= 0.3 A
C.I_A= 0.3 A I_B= 0.5 A I_C= 0.8 A
D.I_A= 0.8 A I_B= 0.3 A I_C= 0.5 A
C
) A.I_A= 0.5 A I_B= 0.3 A I_C= 0.8 A
B.I_A= 0.5 A I_B= 0.8 A I_C= 0.3 A
C.I_A= 0.3 A I_B= 0.5 A I_C= 0.8 A
D.I_A= 0.8 A I_B= 0.3 A I_C= 0.5 A
答案：
解：由图甲可知，两灯并联，A处测$L_1$电流，B处测$L_2$电流，C处测干路电流。
并联电路电流规律：干路电流等于各支路电流之和，即$I_C=I_A+I_B$。
已知$L_1$电流小于$L_2$电流，即$I_A＜I_B$。
分析选项：
A. $I_A=0.5A$，$I_B=0.3A$，$I_A＞I_B$，不符合$I_A＜I_B$，错误；
B. $I_A=0.5A$，$I_B=0.8A$，$I_C=0.3A$，$I_C＜I_A$，不符合干路电流等于支路电流之和，错误；
C. $I_A=0.3A$，$I_B=0.5A$，$I_C=0.8A$，$I_A＜I_B$且$I_C=I_A+I_B=0.3A+0.5A=0.8A$，正确；
D. $I_A=0.8A$，$I_B=0.3A$，$I_C=0.5A$，$I_C＜I_A$，不符合干路电流等于支路电流之和，错误。
结论：C选项正确。
电流均正确的是（C）
并联电路电流规律：干路电流等于各支路电流之和，即$I_C=I_A+I_B$。
已知$L_1$电流小于$L_2$电流，即$I_A＜I_B$。
分析选项：
A. $I_A=0.5A$，$I_B=0.3A$，$I_A＞I_B$，不符合$I_A＜I_B$，错误；
B. $I_A=0.5A$，$I_B=0.8A$，$I_C=0.3A$，$I_C＜I_A$，不符合干路电流等于支路电流之和，错误；
C. $I_A=0.3A$，$I_B=0.5A$，$I_C=0.8A$，$I_A＜I_B$且$I_C=I_A+I_B=0.3A+0.5A=0.8A$，正确；
D. $I_A=0.8A$，$I_B=0.3A$，$I_C=0.5A$，$I_C＜I_A$，不符合干路电流等于支路电流之和，错误。
结论：C选项正确。
电流均正确的是（C）

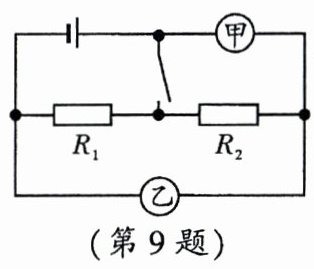

9. 如图所示的电路中,当开关S闭合后(
A.若甲表是电压表,乙表是电流表,则电阻$R_1、$$R_2$并联
B.若甲表是电流表,乙表是电流表,则电阻$R_1、$$R_2$串联
C.若甲表是电压表,乙表是电压表,则电阻$R_1、$$R_2$串联
D.若甲表是电流表,乙表是电压表,则电阻$R_1、$$R_2$并联
A
) A.若甲表是电压表,乙表是电流表,则电阻$R_1、$$R_2$并联
B.若甲表是电流表,乙表是电流表,则电阻$R_1、$$R_2$串联
C.若甲表是电压表,乙表是电压表,则电阻$R_1、$$R_2$串联
D.若甲表是电流表,乙表是电压表,则电阻$R_1、$$R_2$并联
答案：
【解析】：
本题主要考查电路的基本连接方式以及电压表和电流表的正确使用。
A选项：若甲表是电压表，乙表是电流表，由于电压表的内阻很大，在电路中相当于开路，电流表的内阻很小，在电路中相当于导线，因此$R_1$和$R_2$的首端分别接到电源的两极，脚分别连在一起，再接到电流表，因此它们是并联的，所以A选项正确。
B选项：若甲表是电流表，乙表也是电流表，由于电流表在电路中相当于导线，那么$R_1$会被短路，电路中只有$R_2$单独工作，这不是串联电路，所以B选项错误。
C选项：若甲表是电压表，乙表也是电压表，由于电压表在电路中相当于开路，那么电路中的电流几乎为零，电阻$R_1$和$R_2$都不会工作，这不是串联电路，所以C选项错误。
D选项：若甲表是电流表，乙表是电压表，由于电流表在电路中相当于导线，电压表在电路中相当于开路，那么$R_2$会被短路，电路中只有$R_1$单独工作，这不是并联电路，所以D选项错误。
【答案】：
A
本题主要考查电路的基本连接方式以及电压表和电流表的正确使用。
A选项：若甲表是电压表，乙表是电流表，由于电压表的内阻很大，在电路中相当于开路，电流表的内阻很小，在电路中相当于导线，因此$R_1$和$R_2$的首端分别接到电源的两极，脚分别连在一起，再接到电流表，因此它们是并联的，所以A选项正确。
B选项：若甲表是电流表，乙表也是电流表，由于电流表在电路中相当于导线，那么$R_1$会被短路，电路中只有$R_2$单独工作，这不是串联电路，所以B选项错误。
C选项：若甲表是电压表，乙表也是电压表，由于电压表在电路中相当于开路，那么电路中的电流几乎为零，电阻$R_1$和$R_2$都不会工作，这不是串联电路，所以C选项错误。
D选项：若甲表是电流表，乙表是电压表，由于电流表在电路中相当于导线，电压表在电路中相当于开路，那么$R_2$会被短路，电路中只有$R_1$单独工作，这不是并联电路，所以D选项错误。
【答案】：
A
