1. 下列关于电路连接方式说法正确的是(
A.马路上的路灯总是一起亮、一起灭,所以它们是串联的
B.教室里一个开关可以控制多盏日光灯同时亮、同时灭,所以它们是串联的
C.同一串节日小彩灯,有一个不亮,其他的都不亮,所以它们是并联的
D.冰箱冷藏室内的灯不亮了,压缩机还能工作,所以它们是并联的
D
)A.马路上的路灯总是一起亮、一起灭,所以它们是串联的
B.教室里一个开关可以控制多盏日光灯同时亮、同时灭,所以它们是串联的
C.同一串节日小彩灯,有一个不亮,其他的都不亮,所以它们是并联的
D.冰箱冷藏室内的灯不亮了,压缩机还能工作,所以它们是并联的
答案：
【解析】：
本题考察的是电路的连接方式，包括串联和并联两种基本形式。需要理解串联和并联电路的特点，以及如何通过电路的工作情况判断电路的连接方式。
A选项，马路上的路灯虽然总是一起亮、一起灭，但这并不能说明它们是串联的。因为路灯的工作是独立的，如果一盏灯损坏，其他灯仍然可以正常工作。在串联电路中，如果其中一个电器损坏，整个电路就会断开，其他电器也会停止工作。因此，A选项错误。
B选项，教室里的日光灯虽然可以通过一个开关同时控制亮灭，但这同样不能说明它们是串联的。实际上，这些灯是并联的，每个灯都有独立的电路，只是它们的开关被统一控制了。因此，B选项错误。
C选项，同一串节日小彩灯中，如果有一个不亮，其他的都不亮，这说明它们是串联的，而不是并联的。因为在串联电路中，如果其中一个电器损坏或断开，整个电路就会断开，其他电器也会停止工作。因此，C选项错误。
D选项，冰箱冷藏室内的灯不亮了，但压缩机还能工作，这说明它们是并联的。因为灯和压缩机的工作是独立的，互不影响。如果它们是串联的，那么灯不亮时，压缩机也应该停止工作。因此，D选项正确。
【答案】：
D
本题考察的是电路的连接方式，包括串联和并联两种基本形式。需要理解串联和并联电路的特点，以及如何通过电路的工作情况判断电路的连接方式。
A选项，马路上的路灯虽然总是一起亮、一起灭，但这并不能说明它们是串联的。因为路灯的工作是独立的，如果一盏灯损坏，其他灯仍然可以正常工作。在串联电路中，如果其中一个电器损坏，整个电路就会断开，其他电器也会停止工作。因此，A选项错误。
B选项，教室里的日光灯虽然可以通过一个开关同时控制亮灭，但这同样不能说明它们是串联的。实际上，这些灯是并联的，每个灯都有独立的电路，只是它们的开关被统一控制了。因此，B选项错误。
C选项，同一串节日小彩灯中，如果有一个不亮，其他的都不亮，这说明它们是串联的，而不是并联的。因为在串联电路中，如果其中一个电器损坏或断开，整个电路就会断开，其他电器也会停止工作。因此，C选项错误。
D选项，冰箱冷藏室内的灯不亮了，但压缩机还能工作，这说明它们是并联的。因为灯和压缩机的工作是独立的，互不影响。如果它们是串联的，那么灯不亮时，压缩机也应该停止工作。因此，D选项正确。
【答案】：
D

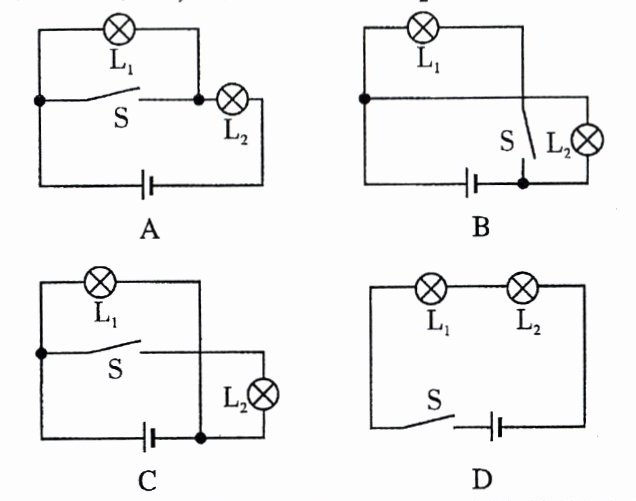

2. 如图所示的电路中,开关只控制灯$L_2$的电路是(
A.
B.
C.
D.
B
) A.
B.
C.
D.
答案：
【解析】：本题考查对串联电路和并联电路特点的理解，以及开关在电路中作用的分析。需要逐一分析每个选项中开关的位置和连接方式，判断开关是否能只控制灯$L_2$。
选项A：从图中可以看出，开关$S$在干路上，干路开关控制整个电路，所以开关$S$控制的是灯$L_1$和$L_2$，不符合开关只控制灯$L_2$的要求。
选项B：此电路中开关$S$与灯$L_2$串联后，再与灯$L_1$并联。在并联电路中，支路开关只控制所在支路的用电器，所以开关$S$只控制灯$L_2$，符合要求。
选项C：该电路中开关$S$与灯$L_1$串联后，再与灯$L_2$并联，开关$S$控制的是灯$L_1$，不符合开关只控制灯$L_2$的条件。
选项D：图中开关$S$在干路上，干路开关控制整个电路，所以开关$S$控制的是灯$L_1$和$L_2$，不符合题意。
【答案】：B。
选项A：从图中可以看出，开关$S$在干路上，干路开关控制整个电路，所以开关$S$控制的是灯$L_1$和$L_2$，不符合开关只控制灯$L_2$的要求。
选项B：此电路中开关$S$与灯$L_2$串联后，再与灯$L_1$并联。在并联电路中，支路开关只控制所在支路的用电器，所以开关$S$只控制灯$L_2$，符合要求。
选项C：该电路中开关$S$与灯$L_1$串联后，再与灯$L_2$并联，开关$S$控制的是灯$L_1$，不符合开关只控制灯$L_2$的条件。
选项D：图中开关$S$在干路上，干路开关控制整个电路，所以开关$S$控制的是灯$L_1$和$L_2$，不符合题意。
【答案】：B。
3. 如图所示电路中,下列关于灯泡$L_1、$$L_2$连接的说法中正确的是(
A.若$S_1、$$S_2$和$S_3$都闭合时,则$L_1$和$L_2$并联
B.若$S_1、$$S_2$和$S_3$都闭合时,则$L_1$和$L_2$串联
C.若$S_2$断开$,S_1$和$S_3$闭合时,则$L_1$和$L_2$并联
D.若$S_1$断开$,S_2$和$S_3$闭合时,则$L_1$和$L_2$串联
C
) A.若$S_1、$$S_2$和$S_3$都闭合时,则$L_1$和$L_2$并联
B.若$S_1、$$S_2$和$S_3$都闭合时,则$L_1$和$L_2$串联
C.若$S_2$断开$,S_1$和$S_3$闭合时,则$L_1$和$L_2$并联
D.若$S_1$断开$,S_2$和$S_3$闭合时,则$L_1$和$L_2$串联
答案：
【解析】：
本题主要考查电路的连接方式以及开关对电路的影响。需要理解串联和并联电路的特点，以及开关在电路中的作用。
A和B选项：当三个开关都闭合时，电流会不经过任何用电器（灯泡）而直接从电源正极流回负极，形成短路，而不是串联或并联。因此，A和B选项都是错误的。
C选项：当$S_2$断开，$S_1$和$S_3$闭合时，电流从电源正极流出，经过$S_3$后分为两条支路，一条支路经过$L_2$，另一条支路经过$L_1$和$S_1$，然后两条支路汇合流回电源负极。这样，$L_1$和$L_2$是并联的。因此，C选项是正确的。
D选项：当$S_1$断开，$S_2$和$S_3$闭合时，$L_2$被短路，电流只经过$L_1$，然后流回电源负极，不是串联。因此，D选项是错误的。
【答案】：C。
本题主要考查电路的连接方式以及开关对电路的影响。需要理解串联和并联电路的特点，以及开关在电路中的作用。
A和B选项：当三个开关都闭合时，电流会不经过任何用电器（灯泡）而直接从电源正极流回负极，形成短路，而不是串联或并联。因此，A和B选项都是错误的。
C选项：当$S_2$断开，$S_1$和$S_3$闭合时，电流从电源正极流出，经过$S_3$后分为两条支路，一条支路经过$L_2$，另一条支路经过$L_1$和$S_1$，然后两条支路汇合流回电源负极。这样，$L_1$和$L_2$是并联的。因此，C选项是正确的。
D选项：当$S_1$断开，$S_2$和$S_3$闭合时，$L_2$被短路，电流只经过$L_1$，然后流回电源负极，不是串联。因此，D选项是错误的。
【答案】：C。
4. 如图所示是一个简易“选答器”。一个问题有两个可选择的答案(a和b),与它们对应的灯分别由两个按钮(开关)控制,选择哪一个答案就按下哪一个按钮,对应的灯就亮,那么如图所示各电路图中符合要求的是(
A.
B.
C.
D.
C
) A.
B.
C.
D.
答案：
解：选答器要求两个按钮（开关）分别控制对应的灯，即按下一个按钮时，只有对应的灯亮，两灯互不影响，应为并联电路，且每个开关与对应的灯串联。
分析各选项：
A选项：两灯并联，但开关在干路，控制整个电路，按下开关两灯同时亮，不符合要求。
B选项：两灯串联，无论哪个开关闭合，电路均未形成通路，灯不亮，不符合要求。
C选项：两灯并联，每个开关分别与一个灯串联，闭合其中一个开关，对应的灯亮，符合要求。
D选项：一个灯在干路，另一个灯与开关串联后并联，干路灯始终亮，不符合要求。
答案：C
分析各选项：
A选项：两灯并联，但开关在干路，控制整个电路，按下开关两灯同时亮，不符合要求。
B选项：两灯串联，无论哪个开关闭合，电路均未形成通路，灯不亮，不符合要求。
C选项：两灯并联，每个开关分别与一个灯串联，闭合其中一个开关，对应的灯亮，符合要求。
D选项：一个灯在干路，另一个灯与开关串联后并联，干路灯始终亮，不符合要求。
答案：C
