1. 探究电流与电压的关系时,应控制
电阻
不变,实验的结论是保持电阻
不变时,通过导体的电流与导体两端的电压
成正
比。
答案：
电阻 电阻 电压 正
2. 探究电流与电阻的关系时,应控制
电压
不变,实验的结论是保持电压
不变时,通过导体的电流与导体的电阻
成反
比。
答案：
电压 电压 电阻 反
1. 用图示的电路研究电流与电阻的关系时,将电阻R由5Ω更换为10Ω,闭合开关,接下来的正确操作是(
A.直接读出电压表和电流表的示数
B.保持$R'$的滑片P位置不变,改变电源电压
C.调节$R'$的滑片P,使电流表的示数保持不变
D.调节$R'$的滑片P,使电压表的示数保持不变
D
)A.直接读出电压表和电流表的示数
B.保持$R'$的滑片P位置不变,改变电源电压
C.调节$R'$的滑片P,使电流表的示数保持不变
D.调节$R'$的滑片P,使电压表的示数保持不变
答案：
D
2. (2024·云南)实验小组探究“电流与电压的关系”。

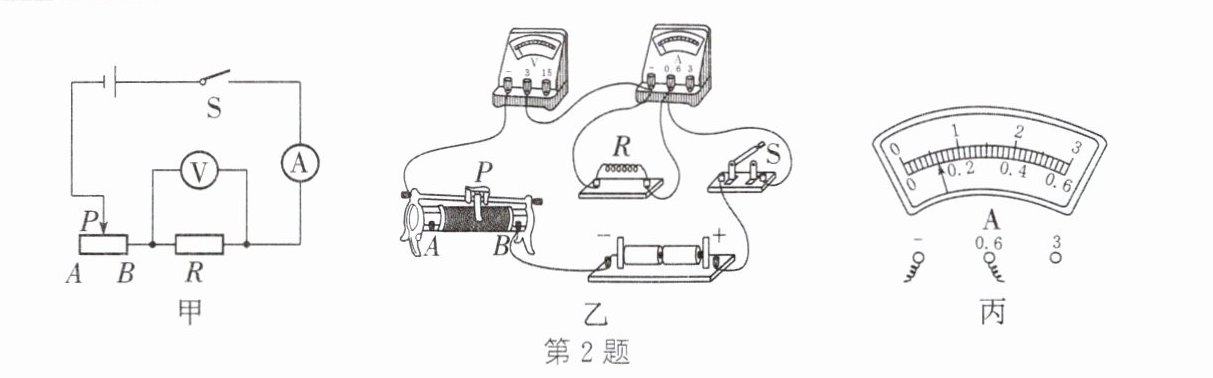

(1) 根据图甲的电路图连接电路时,开关应____。闭合开关前,应将滑动变阻器的滑片移到____(A/B)端。
(2) 检查图乙,发现有一根导线接错,请在导线上画“×”,并画出正确接法,且导线不交叉。

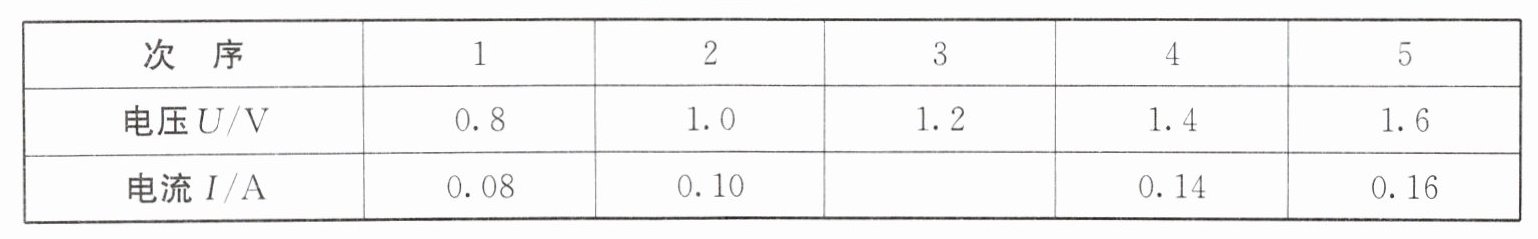

(3) 正确连接电路后,闭合开关,移动滑片,记录第1组电压表和电流表的示数后,为完成后续实验,应逐渐将滑片向____(A/B)端移动,数据记录如表。其中第3次实验时电流表的示数如图丙所示,读数为____A。
(4) 可得结论：当导体的____一定时,通过导体的电流与导体两端的电压成____。
(5) 某同学用小灯泡代替电阻重复实验,发现无法得出(5)中的结论,原因是______。
(1) 根据图甲的电路图连接电路时,开关应____。闭合开关前,应将滑动变阻器的滑片移到____(A/B)端。
(2) 检查图乙,发现有一根导线接错,请在导线上画“×”,并画出正确接法,且导线不交叉。
(3) 正确连接电路后,闭合开关,移动滑片,记录第1组电压表和电流表的示数后,为完成后续实验,应逐渐将滑片向____(A/B)端移动,数据记录如表。其中第3次实验时电流表的示数如图丙所示,读数为____A。
(4) 可得结论：当导体的____一定时,通过导体的电流与导体两端的电压成____。
(5) 某同学用小灯泡代替电阻重复实验,发现无法得出(5)中的结论,原因是______。
答案：

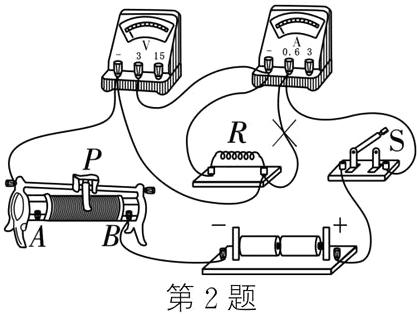

（1）断开 A （2）如图所示
（3）B 0.12（4）电阻 正比 （5）小灯泡的电阻随温度变化而变化
（1）断开 A （2）如图所示
（3）B 0.12（4）电阻 正比 （5）小灯泡的电阻随温度变化而变化 查看更多完整答案，请扫码查看
