《2025年通城学典课时作业本九年级物理上册苏科版苏州专版》

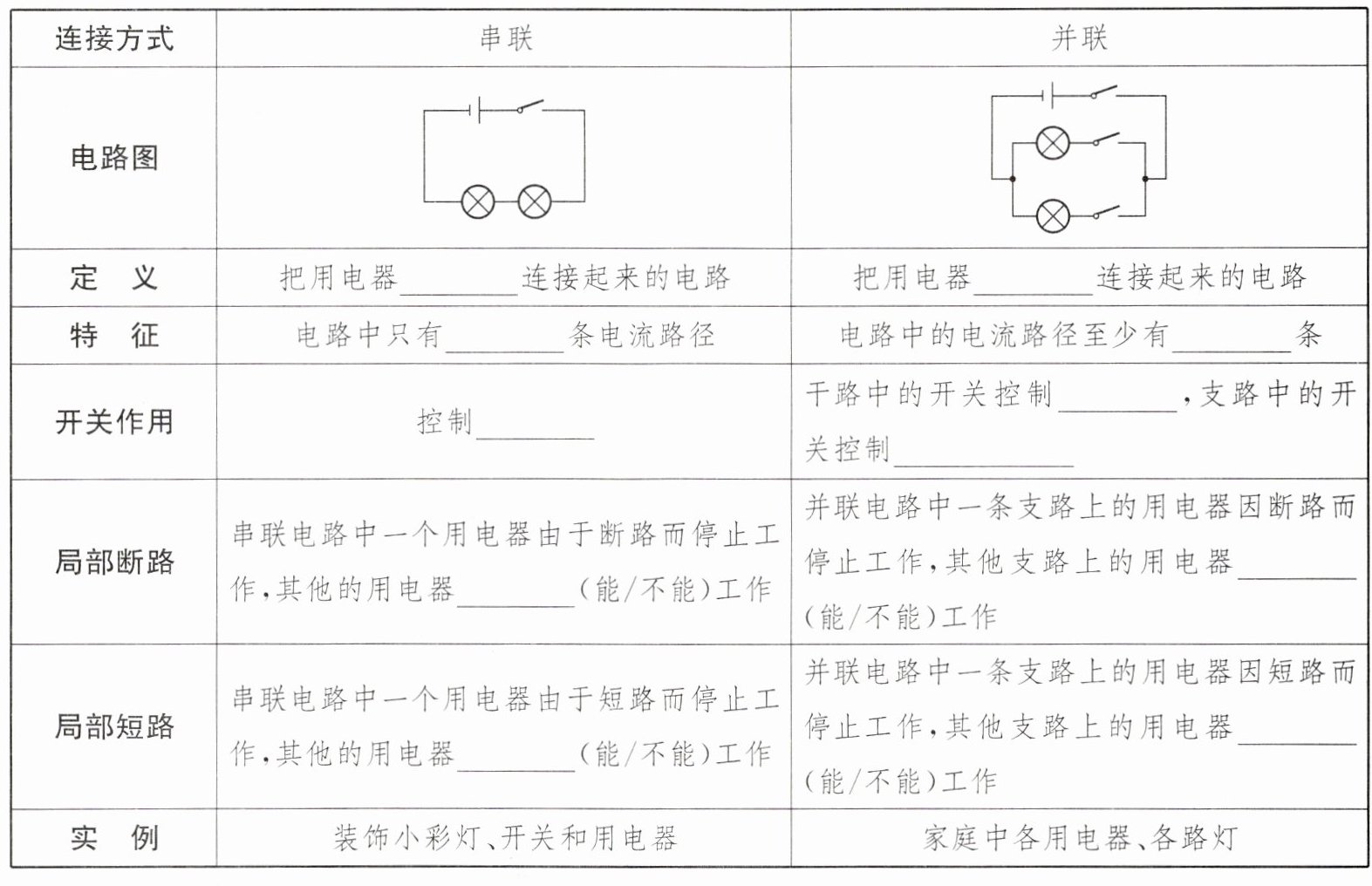

答案： 逐个顺次 并列地 一 两 整个电路 整个电路 其所在支路 不能 能 能 不能

1. 如图所示的电路中：
(1) 若使 $ L_1 $、$ L_2 $ 串联,则应闭合开关S₂。
(2) 若使 $ L_1 $、$ L_2 $ 并联,则应闭合开关S₁、S₃。
(3) 若只闭合 $ S_3 $ 而断开 $ S_1 $、$ S_2 $,则灯都不亮。
(4) 若闭合 $ S_1 $、$ S_2 $ 而断开 $ S_3 $,则灯L₂亮。
(5) 同时闭合开关S₂、S₃,电源短路,这是不允许的。

答案： （1）S₂ （2）S₁、S₃ （3）都不 （4）L₂ （5）S₂、S₃

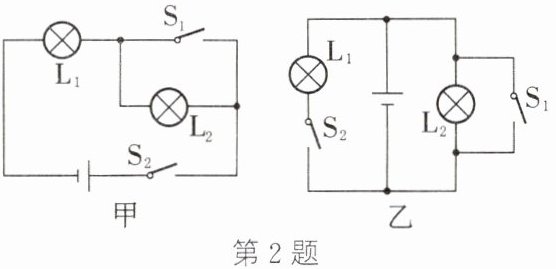

2. 如图甲、乙所示的两个电路中,当同时闭合开关 $ S_1 $、$ S_2 $ 后,图甲中观察到的现象是L₁发光，L₂不发光,图乙中观察到的现象是L₁、L₂都不发光。(填灯 $ L_1 $ 和 $ L_2 $ 的发光情况)

答案： L₁发光，L₂不发光 L₁、L₂都不发光

3. 如图所示的电路中,开关 $ S $ 闭合后,电路将形成短路(通路/断路/短路)。要使两灯串联,只要拆除导线cd($ ab $/$ cd $)即可；要使两灯并联,只要将与电池负极相连的导线的 $ c $ 端改接在a（或b）端。

答案： 短路 cd a（或b）
