1. 在并联电路中,干路电流等于
各支路电流
之和。
答案：
各支路电流
2. 在并联电路中,电路两端的总电压与各支路两端的电压
相等
。
答案：
相等
1. 某同学家中有一台电冰箱、一台彩色电视机、一台洗衣机、两盏照明灯,它们都是
并联
连接;正常工作时的电流分别是 1.5 A、200 mA、1.3 A、1.18 A 和 450 mA,如果干路中的电流不允许超过 5 A,那么这些用电器能
同时工作;工作时,它们两端的电压都相等
。
答案：
并联 能 相等

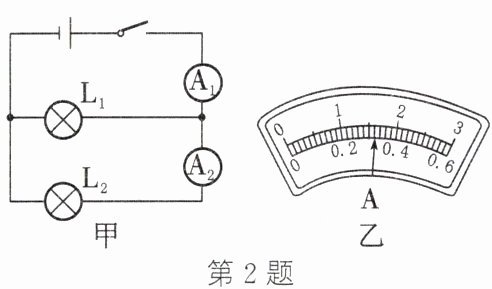

2. 在“用电流表测电流”的实验中,某同学连接成如图甲所示的电路。当开关闭合后,两灯都发光,两个电流表的指针所指位置均如图乙所示,则电流表$A_{1}$选用的量程是
0~3 A
,通过灯$L_{2}$的电流为0.32
A,通过灯$L_{1}$的电流为1.28
A。
答案：
0~3 A 0.32 1.28

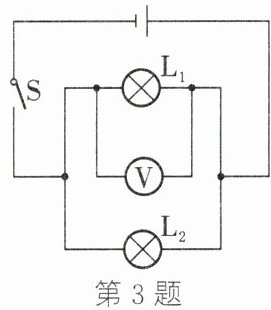

3. 如图所示,闭合开关 S 后,电压表的示数为 2.4 V,则灯$L_{2}$两端的电压为
2.4
V,电源电压为2.4
V。
答案：
2.4 2.4

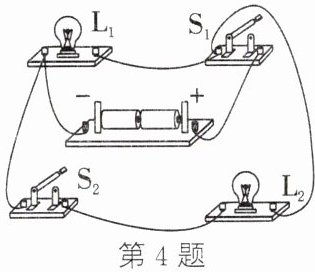

4. 关于如图所示的实物电路,在$S_{1}$、$S_{2}$都闭合后,下列说法正确的是 (
A.通过$L_{1}与L_{2}$的电流一定相等
B.通过$L_{1}与L_{2}$的电流一定不相等
C.$L_{1}与L_{2}$两端的电压一定相等
D.$L_{1}与L_{2}$两端的电压之和等于电源电压
C
)A.通过$L_{1}与L_{2}$的电流一定相等
B.通过$L_{1}与L_{2}$的电流一定不相等
C.$L_{1}与L_{2}$两端的电压一定相等
D.$L_{1}与L_{2}$两端的电压之和等于电源电压
答案：
C

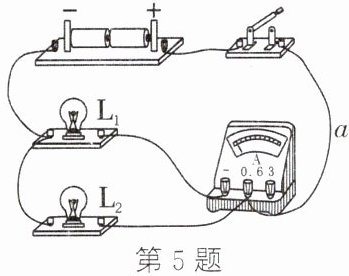

5. 用如图所示的电路探究并联电路中的电流关系。
(1) 闭合开关,发现$L_{1}$亮,而$L_{2}$不亮。小易认为$L_{2}不亮的原因是L_{2}$短路,你认为他的判断是
(2) 小易将电路中右侧的 a 导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上,其他都不改。这样连接的目的是测通过
(1) 闭合开关,发现$L_{1}$亮,而$L_{2}$不亮。小易认为$L_{2}不亮的原因是L_{2}$短路,你认为他的判断是
错误
(正确/错误)的。(2) 小易将电路中右侧的 a 导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上,其他都不改。这样连接的目的是测通过
L₂
(干路/$L_{2}$)的电流,请评价其可行性并说明理由:不可行,电流表的正、负接线柱接反了
。
答案：
（1）错误 （2）L₂ 不可行,电流表的正、负接线柱接反了
