1. 在串联电路中,电流
处处相等
。
答案：
处处相等
2. 在串联电路中,电路两端的总电压等于各部分电路两端的电压
之和
。
答案：
之和
1. 如图所示的电路中,闭合开关后,电流表的示数为0.4A,灯$L_1$比灯$L_2$亮,则灯$L_1$中的电流为
0.4
A,灯$L_2$中的电流等于
(大于/等于/小于)0.4A。
答案：
0.4 等于
2. 在如图所示的电路中,若闭合开关S后,电压表$V_1、$$V_2$的示数分别为2.6V和4.5V,则电源的电压为
4.5
V,灯$L_2$两端的电压为1.9
V。
答案：
4.5 1.9
3. 如图所示,电源电压为9V保持不变,当开关S闭合时,灯泡$L_1、$$L_2$均正常发光,电压表的示数为3V,则灯泡$L_1$两端的电压是
6
V,灯泡$L_2$两端的电压是3
V。
答案：
6 3
4. 如图所示,开关S闭合后,甲、乙两电流表的示数分别为0.18A和0.16A,造成两个电流表示数不同的原因可能是(
A.电流表使用前未调零
B.灯泡$L_1$和$L_2$的规格不同
C.电流表在电路中的位置不同
D.灯泡$L_1$和$L_2$在电路中的位置不同
A
)A.电流表使用前未调零
B.灯泡$L_1$和$L_2$的规格不同
C.电流表在电路中的位置不同
D.灯泡$L_1$和$L_2$在电路中的位置不同
答案：
A

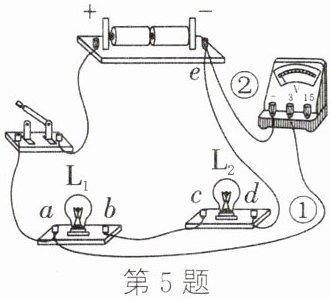

5. 一名同学为探究串联电路中用电器两端的电压与电源两端电压的关系,连接如图所示电路,电源为两节新干电池,所有器材都完好且连接无误。以下说法正确的是(
A.闭合开关前,电压表示数为3V
B.闭合开关后,电压表示数为1.5V
C.若只将②线由e改接到b,闭合开关后,电压表示数一定为3V
D.若要测量$L_2$两端电压,只需将①线由a改接到b即可
D
)A.闭合开关前,电压表示数为3V
B.闭合开关后,电压表示数为1.5V
C.若只将②线由e改接到b,闭合开关后,电压表示数一定为3V
D.若要测量$L_2$两端电压,只需将①线由a改接到b即可
答案：
D
