4. 如图为某学校电子显示屏中滚动播放的社会主义核心价值观内容。此显示屏是由很多小灯泡排列组成的,显示屏中的“和谐”二字未显示出来,其他灯仍能(仍能/不能)发光,由此可知,显示屏的小灯泡之间是并联的,因为它们能(能/不能)独立工作。

答案： 仍能 并 能

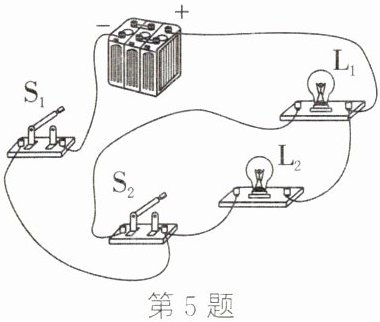

5. 将灯泡 $ L_1 $ 和灯泡 $ L_2 $ 接入如图所示的电路中,下列说法正确的是 (D)

A.开关 $ S_1 $ 只控制灯泡 $ L_2 $
B.开关 $ S_2 $ 只控制灯泡 $ L_2 $
C.先闭合 $ S_1 $,再闭合 $ S_2 $ 时,灯泡 $ L_2 $ 短路
D.同时闭合 $ S_1 $、$ S_2 $,灯泡 $ L_1 $ 和灯泡 $ L_2 $ 并联

答案： D

6. 如图所示,若开关 $ S $ 闭合后,灯 $ L_1 $、$ L_2 $ 均不亮,小华利用一根导线去查找电路故障,当她将导线连接在灯 $ L_1 $ 两端时,两灯均不亮,将导线连接在灯 $ L_2 $ 两端时,灯 $ L_1 $ 亮而灯 $ L_2 $ 不亮。则由此可判断 (D)

A.灯 $ L_1 $ 短路
B.灯 $ L_2 $ 短路
C.灯 $ L_1 $ 断路
D.灯 $ L_2 $ 断路

答案： D

7. 如图所示的电路中,闭合开关 $ S $ 后,发现灯 $ L_1 $ 不亮,灯 $ L_2 $ 正常发光。此电路的故障可能是 (B)

A.开关 $ S $ 接触不良
B.灯 $ L_1 $ 灯丝断了
C.灯 $ L_1 $ 被一根导线短接
D.灯 $ L_2 $ 灯丝断了

答案： B

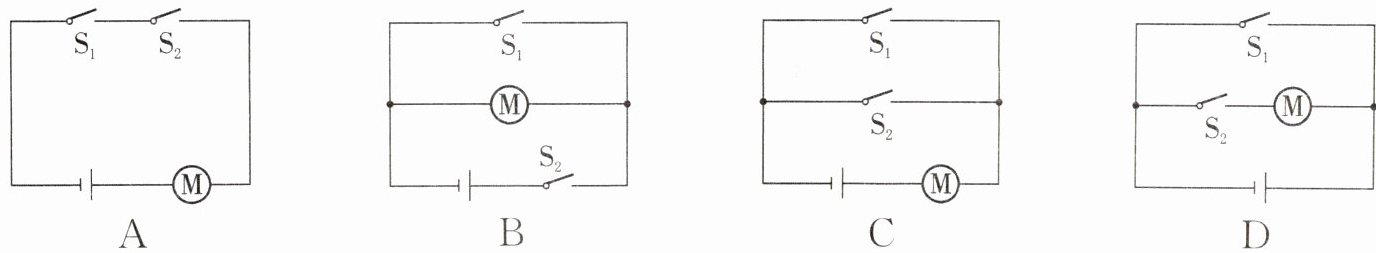

8. (2024·菏泽)为确保安全,某品牌电动车要拧动钥匙(相当于闭合开关 $ S_1 $)且按下按键(相当于闭合开关 $ S_2 $)才能启动。下列电路设计符合要求的是 (A)

答案： A
