《2025年通城学典课时作业本九年级物理上册苏科版苏州专版》

1. 常见的变阻器有滑动变阻器、______电阻箱和电位器。

答案： 滑动变阻器 电阻箱

2. 滑动变阻器的电路符号是______。某个滑动变阻器上标有“10Ω 2A”字样,10Ω表示______,2A表示______。

答案：
 滑动变阻器的最大阻值是10 Ω 允许通过滑动变阻器的最大电流是2 A

3. 滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的。

答案： 接入电路中电阻丝的长度

4. 要利用滑动变阻器改变电路中电流的大小,应将滑动变阻器串联接入电路。使用滑动变阻器时,应从金属杆两端的接线柱和电阻丝两端的接线柱中各选一个接入电路,即“一上一下”,所以其有效接法共有四种。

答案： 串 金属杆 电阻丝 一上一下

5. 为了保护电路,在电路接通前,应把滑片放置在变阻器连入电路的阻值最大的位置处。

答案： 最大

1. 如图所示的滑动变阻器的铭牌上标有“20Ω 2A”字样,当C、D接入电路中时,滑动变阻器接入电路的电阻为0Ω；当A、B接入电路时,滑动变阻器接入电路的电阻为20Ω；将A、D接入电路,闭合开关前,滑片P应放在最右(左/右)端。

答案： 1. 0 20 右

2. 如图所示的电阻箱的示数为2035Ω,此电阻箱的可调范围是0~9999 Ω。它与滑动变阻器相比,最大的好处是能直接读出连入电路的电阻。

答案： 2. 2035 0~9999 Ω 能直接读出连入电路的电阻

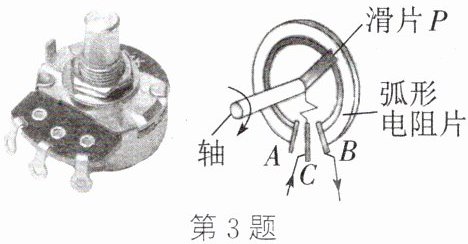

3. 如图所示的旋转式变阻器是通过改变接入电路的电阻片的长度来改变其连入电路的电阻大小的。若图中旋转式变阻器的B、C两接线柱连入电路,则连入电路的弧形电阻片是PB段。若将该旋转式变阻器串联接入收音机中当作音量开关,则当轴沿顺时针方向旋转时,收音机的音量将变大。

答案： 3. 长度 PB 变大

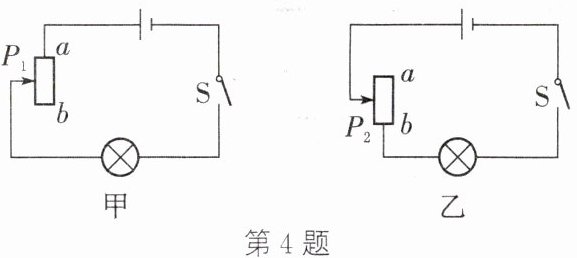

4. 如图所示的电路中,闭合开关后,若要使图甲中的小灯泡变亮,图乙中的小灯泡变暗,则下列做法正确的是(C)

A.$P_1$向上、$P_2$向下
B.$ P_1$向下、$P_2$向上
C.$P_1$向上、$P_2$向上
D.$P_1$向下、$P_2$向下

答案： 4. C
