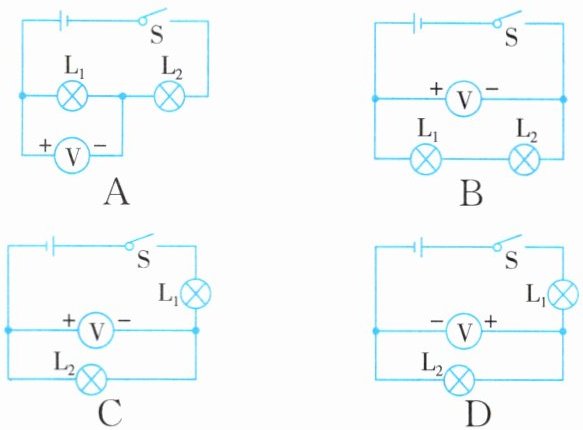

1. 在下列电路中能测出灯泡$L_{2}$两端电压的是 (

D
)
答案:
D
2. 如图所示,在探究串联电路的电压关系时,闭合开关后用电压表测出$AB$、$BC$、$AC两端的电压分别为U_{AB}= 2V$,$U_{BC}= 2V$,$U_{AC}= 4V$。在表格中记录数据后,接下来应该做的是 (

A.整理器材,结束实验
B.分析数据,得出结论
C.换用不同规格的小灯泡,再测出几组电压值
D.换用电压表的另一量程,再测出一组电压值
C
)A.整理器材,结束实验
B.分析数据,得出结论
C.换用不同规格的小灯泡,再测出几组电压值
D.换用电压表的另一量程,再测出一组电压值
答案:
C

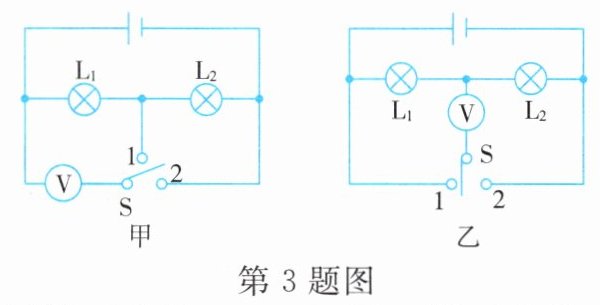

3. 如图所示,两位同学分别设计了用一个单刀双掷开关、一只电压表,在不改变电路连接的前提下,就能测出灯$L_{1}和L_{2}$两端电压的电路图,其中 (

A.图甲是正确的
B.图乙是正确的
C.两图都是正确的
D.两图都不正确
B
)A.图甲是正确的
B.图乙是正确的
C.两图都是正确的
D.两图都不正确
答案:
解:分析图甲:当开关S接1时,电压表并联在L₁两端,测L₁电压;接2时,电压表并联在电源两端,测总电压,无法直接测L₂电压。
分析图乙:当开关S接1时,电压表并联在L₁两端,测L₁电压;接2时,电压表并联在L₂两端,测L₂电压,符合要求。
结论:图乙正确。
答案:B
分析图乙:当开关S接1时,电压表并联在L₁两端,测L₁电压;接2时,电压表并联在L₂两端,测L₂电压,符合要求。
结论:图乙正确。
答案:B
4. 用如图所示的电路探究串联电路的电压规律,下列说法正确的是 (

A.若测量$L_{1}$两端电压,需将电压表并联在$a$、$b$两点间,且电压表正接线柱接$b$点
B.改变两个小灯泡的规格,重复实验,是为了减小实验误差
C.实验得到的结论:串联电路中电压处处相等
D.若灯$L_{1}$短路,则只有灯$L_{2}$亮,且电压表并联在$a$、$b两点时示数为0$
D
)A.若测量$L_{1}$两端电压,需将电压表并联在$a$、$b$两点间,且电压表正接线柱接$b$点
B.改变两个小灯泡的规格,重复实验,是为了减小实验误差
C.实验得到的结论:串联电路中电压处处相等
D.若灯$L_{1}$短路,则只有灯$L_{2}$亮,且电压表并联在$a$、$b两点时示数为0$
答案:
【解析】:本题主要考查串联电路的电压规律实验。
A选项:关于电压表连接,在串联电路中,若要测量$L_{1}$两端电压,根据电压表使用规则,需将电压表并联在$L_{1}$两端,即$a$、$b$两点间。同时,电流要从电压表正接线柱流入,负接线柱流出,在电源外部,电流从正极流向负极,所以电压表正接线柱应接$a$点,负接线柱接$b$点,而该选项说正接线柱接$b$点,是错误的。
B选项:对于改变小灯泡规格重复实验的目的,在探究串联电路电压规律实验中,改变两个小灯泡的规格并重复实验,是为了寻找普遍规律,避免实验结论的偶然性,而不是减小实验误差,所以该选项错误。
C选项:关于串联电路电压规律,串联电路的电压规律是总电压等于各用电器两端电压之和,即$U = U_{1}+U_{2}$,并不是电压处处相等,电压处处相等是并联电路的特点,所以该选项错误。
D选项:分析灯$L_{1}$短路时的情况,若灯$L_{1}$短路,此时电路中只有$L_{2}$接入电路,所以只有灯$L_{2}$亮。当电压表并联在$a$、$b$两点时,由于$L_{1}$短路,$a$、$b$两点间的电压为$0$,所以电压表示数为$0$,该选项正确。
【答案】:D。
A选项:关于电压表连接,在串联电路中,若要测量$L_{1}$两端电压,根据电压表使用规则,需将电压表并联在$L_{1}$两端,即$a$、$b$两点间。同时,电流要从电压表正接线柱流入,负接线柱流出,在电源外部,电流从正极流向负极,所以电压表正接线柱应接$a$点,负接线柱接$b$点,而该选项说正接线柱接$b$点,是错误的。
B选项:对于改变小灯泡规格重复实验的目的,在探究串联电路电压规律实验中,改变两个小灯泡的规格并重复实验,是为了寻找普遍规律,避免实验结论的偶然性,而不是减小实验误差,所以该选项错误。
C选项:关于串联电路电压规律,串联电路的电压规律是总电压等于各用电器两端电压之和,即$U = U_{1}+U_{2}$,并不是电压处处相等,电压处处相等是并联电路的特点,所以该选项错误。
D选项:分析灯$L_{1}$短路时的情况,若灯$L_{1}$短路,此时电路中只有$L_{2}$接入电路,所以只有灯$L_{2}$亮。当电压表并联在$a$、$b$两点时,由于$L_{1}$短路,$a$、$b$两点间的电压为$0$,所以电压表示数为$0$,该选项正确。
【答案】:D。

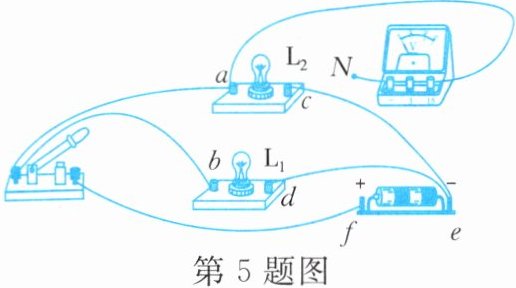

5. 如图所示为元元探究并联电路电压特点的实验电路。下列说法错误的是 (

A.为了测量$L_{2}$两端的电压,接线柱$N应接c$
B.为了测量$L_{1}$两端的电压,接线柱$N应接d$
C.电压表接入电路的接线柱应从“$15$”换到“$3$”
D.为了测量$L_{1}和L_{2}$两端的总电压,接线柱$N应接f$
C
)A.为了测量$L_{2}$两端的电压,接线柱$N应接c$
B.为了测量$L_{1}$两端的电压,接线柱$N应接d$
C.电压表接入电路的接线柱应从“$15$”换到“$3$”
D.为了测量$L_{1}和L_{2}$两端的总电压,接线柱$N应接f$
答案:
【解析】:
A选项:电压表在使用时,应与被测的用电器并联,为了测量$L_2$两端的电压,将电压表并联在$L_2$两端,即电压表的负接线柱接在$c$点,所以接线柱$N$接$c$点,故A选项正确。
B选项:为了测量$L_1$两端的电压,将电压表并联在$L_1$两端,即电压表的负接线柱接在$d$点,所以接线柱$N$接$d$点,故B选项正确。
C选项:在探究并联电路电压特点的实验中,并联电路各支路两端的电压相等,在改变小灯泡规格进行多次实验时,电压值一般不会超出3V,所以电压表的量程一般选择0到3V,不需要从“15”换到“3”,故C选项错误。
D选项:为了测量$L_1$和$L_2$两端的总电压,并联电路中各用电器两端的电压之和等于电源电压,所以将电压表并联在电源两端,即电压表的负接线柱接在$e$点,正接线柱接在$f$点,所以接线柱$N$接$f$点,故D选项正确。
【答案】:C
A选项:电压表在使用时,应与被测的用电器并联,为了测量$L_2$两端的电压,将电压表并联在$L_2$两端,即电压表的负接线柱接在$c$点,所以接线柱$N$接$c$点,故A选项正确。
B选项:为了测量$L_1$两端的电压,将电压表并联在$L_1$两端,即电压表的负接线柱接在$d$点,所以接线柱$N$接$d$点,故B选项正确。
C选项:在探究并联电路电压特点的实验中,并联电路各支路两端的电压相等,在改变小灯泡规格进行多次实验时,电压值一般不会超出3V,所以电压表的量程一般选择0到3V,不需要从“15”换到“3”,故C选项错误。
D选项:为了测量$L_1$和$L_2$两端的总电压,并联电路中各用电器两端的电压之和等于电源电压,所以将电压表并联在电源两端,即电压表的负接线柱接在$e$点,正接线柱接在$f$点,所以接线柱$N$接$f$点,故D选项正确。
【答案】:C
6. 一个电路中开关同时控制两盏灯,用电压表分别测两盏灯两端的电压,发现电压表的示数相等,则这两盏灯的关系是 (
A.一定是串联
B.一定是并联
C.可能是串联,也可能是并联
D.一定不是串联
C
)A.一定是串联
B.一定是并联
C.可能是串联,也可能是并联
D.一定不是串联
答案:
【解析】:
题目描述了一个电路中开关同时控制两盏灯,且用电压表分别测量两盏灯两端的电压,发现示数相等。我们需要根据这些信息判断两盏灯的关系。
首先,如果两盏灯是串联的,那么它们会共同分担电源的电压。在特殊情况下,即两盏灯的规格相同时(电阻相同),它们两端的电压会相等。这是因为串联电路中,电压的分配与电阻成正比,电阻相同则电压相同。
其次,如果两盏灯是并联的,那么它们两端的电压都会等于电源的电压,因此电压表的示数也会相等。
综合以上分析,我们可以得出结论:两盏灯可能是串联的(在规格相同的情况下),也可能是并联的。
【答案】:
C
题目描述了一个电路中开关同时控制两盏灯,且用电压表分别测量两盏灯两端的电压,发现示数相等。我们需要根据这些信息判断两盏灯的关系。
首先,如果两盏灯是串联的,那么它们会共同分担电源的电压。在特殊情况下,即两盏灯的规格相同时(电阻相同),它们两端的电压会相等。这是因为串联电路中,电压的分配与电阻成正比,电阻相同则电压相同。
其次,如果两盏灯是并联的,那么它们两端的电压都会等于电源的电压,因此电压表的示数也会相等。
综合以上分析,我们可以得出结论:两盏灯可能是串联的(在规格相同的情况下),也可能是并联的。
【答案】:
C
7. 如图所示,在探究串联电路电压的关系时,闭合开关$S$后,电压表$V_{1}的示数是2.5V$,电压表$V_{2}的示数是3.8V$,则电压表$V_{3}$的示数是 (

A.$1.3V$
B.$2.5V$
C.$3.8V$
D.$6.3V$
D
)A.$1.3V$
B.$2.5V$
C.$3.8V$
D.$6.3V$
答案:
【解析】:本题考查串联电路电压的特点。
在串联电路中,总电压等于各用电器两端电压之和,即$U = U_1 + U_2$。
已知电压表$V_1$的示数是$2.5V$,即$L_1$两端的电压$U_1 = 2.5V$;电压表$V_2$的示数是$3.8V$,即$L_2$两端的电压$U_2 = 3.8V$。
电压表$V_3$测的是电源电压,也就是$L_1$与$L_2$两端的总电压$U$。
根据串联电路电压特点可得$U=U_1 + U_2=2.5V + 3.8V = 6.3V$,所以电压表$V_3$的示数是$6.3V$。
【答案】:D
在串联电路中,总电压等于各用电器两端电压之和,即$U = U_1 + U_2$。
已知电压表$V_1$的示数是$2.5V$,即$L_1$两端的电压$U_1 = 2.5V$;电压表$V_2$的示数是$3.8V$,即$L_2$两端的电压$U_2 = 3.8V$。
电压表$V_3$测的是电源电压,也就是$L_1$与$L_2$两端的总电压$U$。
根据串联电路电压特点可得$U=U_1 + U_2=2.5V + 3.8V = 6.3V$,所以电压表$V_3$的示数是$6.3V$。
【答案】:D

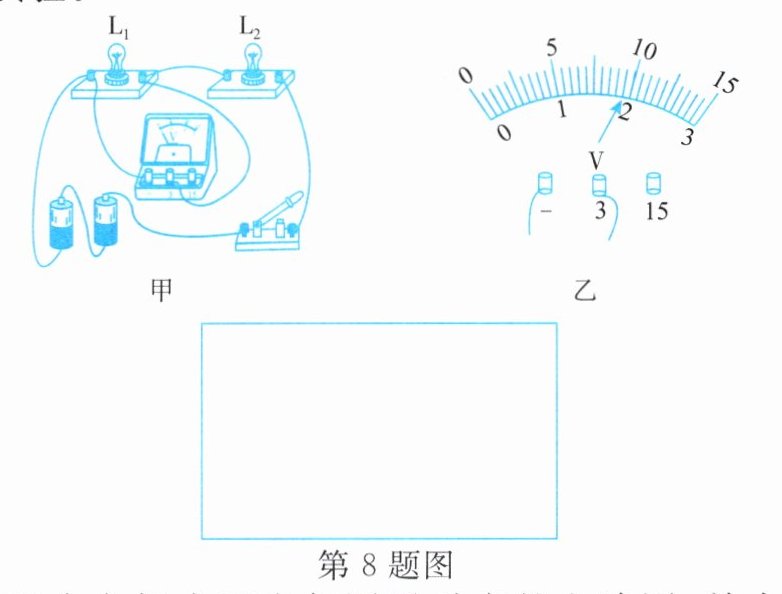

8. 贝贝在探究串联电路电压特点的实验时,连接好的实物电路图如图甲所示,请你协助完成实验。
(1) 在方框内画出与图甲对应的电路图,并在电路图中标上$L_{1}$、$L_{2}$。
(2) 闭合开关后,贝贝发现$L_{1}$、$L_{2}$均不发光,电压表有示数且大小接近$3V$,则电路中出现的故障可能是$L_{1}$发生了____(选填“短路”或“断路”)。
(3) 排除故障后,在某次测量时,电压表的示数如图乙所示,此时$L_{1}$两端的电压为____$V$。

(1)
(2)
(3)
(1) 在方框内画出与图甲对应的电路图,并在电路图中标上$L_{1}$、$L_{2}$。
(2) 闭合开关后,贝贝发现$L_{1}$、$L_{2}$均不发光,电压表有示数且大小接近$3V$,则电路中出现的故障可能是$L_{1}$发生了____(选填“短路”或“断路”)。
(3) 排除故障后,在某次测量时,电压表的示数如图乙所示,此时$L_{1}$两端的电压为____$V$。
(1)
图略(电路图为两灯泡串联,电压表并联在$L_1$两端,开关在干路)
(2)
断路
(3)
1.9
答案:
【解析】:
(1)探究串联电路电压特点时,两灯泡串联,电压表测量灯泡$L_1$两端电压,观察图甲发现电压表并联在$L_1$两端,开关控制整个电路,根据实物图画出电路图,从电源正极出发,先连接开关,再依次连接$L_1$、$L_2$,回到电源负极,最后把电压表并联在$L_1$两端。
(2)闭合开关后,两灯泡都不发光,说明电路中可能存在断路故障,电压表有示数且大小接近$3V$,说明电压表与电源两极连通,由此可推断出与电压表并联的$L_1$发生了断路。
(3)由图乙可知,电压表选择的是$0 - 3V$量程,对应的分度值是$0.1V$,指针指在$1V$后面第$9$个小格处,所以读数为$1V + 9×0.1V = 1.9V$。
【答案】:
(1) 图略(电路图为两灯泡串联,电压表并联在$L_1$两端,开关在干路)
(2) 断路
(3) $1.9$
(1)探究串联电路电压特点时,两灯泡串联,电压表测量灯泡$L_1$两端电压,观察图甲发现电压表并联在$L_1$两端,开关控制整个电路,根据实物图画出电路图,从电源正极出发,先连接开关,再依次连接$L_1$、$L_2$,回到电源负极,最后把电压表并联在$L_1$两端。
(2)闭合开关后,两灯泡都不发光,说明电路中可能存在断路故障,电压表有示数且大小接近$3V$,说明电压表与电源两极连通,由此可推断出与电压表并联的$L_1$发生了断路。
(3)由图乙可知,电压表选择的是$0 - 3V$量程,对应的分度值是$0.1V$,指针指在$1V$后面第$9$个小格处,所以读数为$1V + 9×0.1V = 1.9V$。
【答案】:
(1) 图略(电路图为两灯泡串联,电压表并联在$L_1$两端,开关在干路)
(2) 断路
(3) $1.9$
