《2025年全效学习八年级科学上册浙教版》

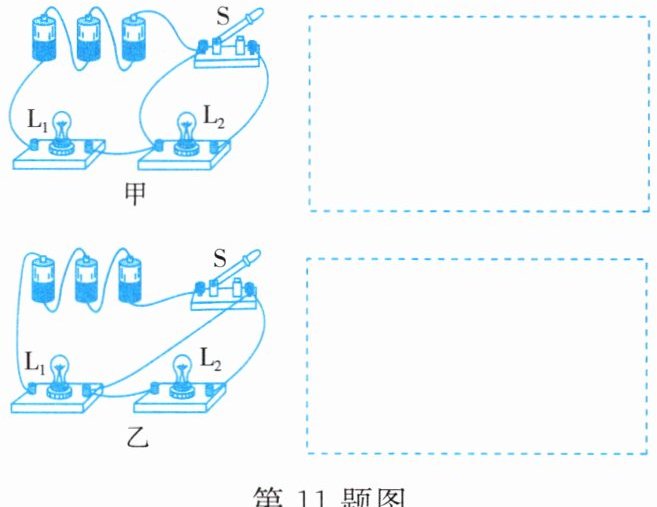

11. 如图所示的实物连接图中,图甲为两灯串联,图乙为两灯并联。图中是否有错?请在错处打“×”,并在原图上加以改正,改动的线要尽量少。改正后在对应虚线框中画出相应的电路图。

答案：

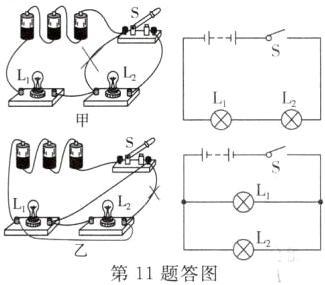

如答图所示。

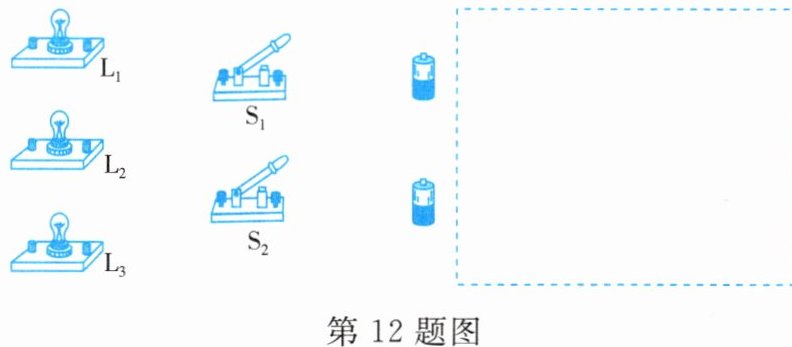

12. 将图中给出的元件连成电路,并在虚线框中画出相应的电路图。要求:①元件位置不动,导线不能交叉;②三盏灯并联;③开关$S_{1}控制电灯L_{1}和L_{2}$;④开关$S_{2}控制电灯L_{1}$、$L_{2}和L_{3}$。

答案：
如答图所示。

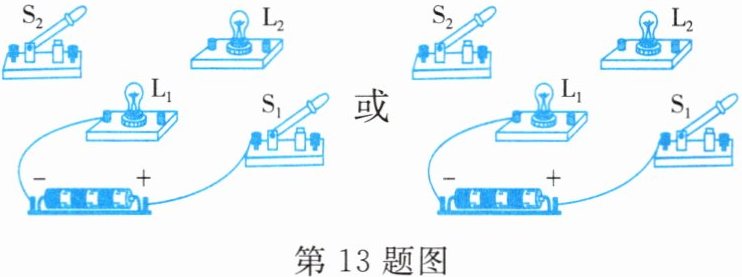

13. 利用如图所示的器材、按下列要求补画实物连线图(请画出两种情况)。
①$S_{1}$闭合,$S_{2}$断开,灯$L_{1}$亮,$L_{2}$熄灭;
②$S_{1}和S_{2}$同时闭合,灯$L_{1}$、$L_{2}$都亮。

答案：

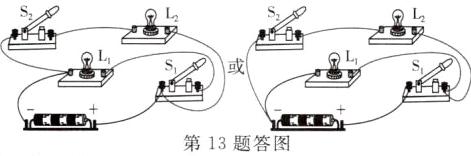

如答图所示。

14. 在如图所示的电路中,有四个开关$S_{1}$、$S_{2}$、$S_{3}$、$S_{4}$。如果仅将开关$S_{2}$、$S_{4}$闭合,$S_{1}$、$S_{3}$断开,则灯$L_{1}$、$L_{2}$串联。如果将开关$S_{1}$、$S_{2}$、$S_{3}$闭合,$S_{4}$断开,则灯$L_{1}$、$L_{2}$并联。如果同时闭合$S_{1}$、$S_{4}$,则电路为短路。

答案： 串 并 短

15. 在如图所示的电路中,闭合$S_{1}$,断开$S_{2}$、$S_{3}$,灯L₁亮,灯L₂不亮。闭合$S_{2}$,断开$S_{1}$、$S_{3}$,灯L₁、L₂亮,它们的连接方式是串联,灯光较暗。闭合$S_{1}$、$S_{3}$,断开$S_{2}$,灯L₁、L₂亮。为安全考虑,$S_{1}$、$S_{2}$、$S_{3}$不能(选填“能”或“不能”)同时闭合。

答案： L₁ L₂ L₁、L₂ 串 L₁、L₂ 不能

16. 为了安全,独轮平衡车的电路部分安装了2个开关——电源开关$S_{1}和压力开关S_{2}$,当闭合$S_{1}$时,指示灯亮。接着骑行者再站立于平衡车踏板上,$S_{2}$自动闭合,电动机正常启动。未闭合$S_{1}$或骑行者未站立于踏板上,电动机都无法启动。请根据上述要求在虚线框中画出相应的电路图。

答案：
如答图所示。
