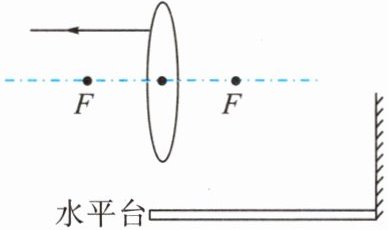

(本溪中考)如图所示,水平台上点光源S发出的一条光线经竖直放置的平面镜反射,再经凸透镜折射后,平行于凸透镜的主光轴射出。请在图中画出点光源S,并完成光路图。

答案：

【分析】由于通过右侧焦点的光线经凸透镜折射后,折射光线与主光轴平行,据此可作出凸透镜的入射光线,反向延长该光线交平面镜于点O,则该光线为经平面镜反射后的反射光线;再根据反射角等于入射角,作出入射光线,和水平台的交点即为光源S的位置。

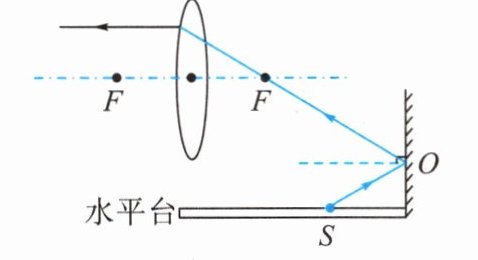

【解答】如图所示。

【点拨】凸透镜有三条特殊的入射光线:平行于主光轴的、过焦点的和过光心的,每条特殊的入射光线对应的折射光线都有自己的特点。根据两者的对应关系可以由入射光线作出折射光线,也可以利用折射光线作出对应的入射光线。

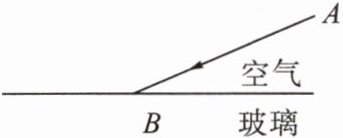

1.(绥化中考)如图所示,一束光AB从空气斜射向透明玻璃,请作出这束光的反射光线和大致的折射光线。(保留作图痕迹)

答案：
如图所示。

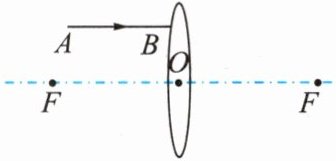

2.(重庆中考)如图所示,请画出平行于主光轴的入射光线AB经凸透镜折射后的光线。

答案：
如图所示。

3.(重庆中考B卷)在下图中画出入射光线经过凹透镜后的出射光线。

答案：
如图所示。

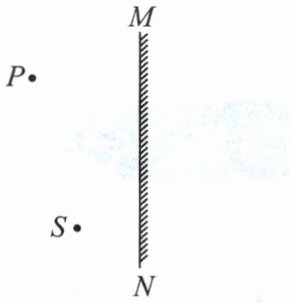

4.(滨州中考)如图所示,S为发光点,请在图中画出发光点S在平面镜MN中所成像S'的位置,并画出由S点发出,经平面镜反射后通过P点的光线。

答案：
如图所示。
