《2025年奔跑吧少年九年级科学全一册浙教版》

【例2】装载着两台大型桥吊的“振华23号”轮船在舟山大浦口码头靠岸。这两台桥吊将是舟山港起吊速度最大、起重量最大、外伸距最长的集装箱桥吊。($g$取10牛/千克)
(1)桥吊一次最多能吊起65吨的货物,65吨货物的重力为多大?
(2)若将65吨的货物竖直吊起20米,用时200秒,则桥吊对货物做了多少功? 功率是多少?
◆注意点② 在功的计算中,分、时、吨等单位要进行换算。

答案：
(1)货物的重力 $ G = mg = 65×1000 $ 千克 $ ×10 $ 牛/千克 $ = 6.5×10^{5} $ 牛。
(2)桥吊对货物做的功 $ W = Gh = 6.5×10^{5} $ 牛 $ ×20 $ 米 $ = 1.3×10^{7} $ 焦，功率 $ P = \frac{W}{t} = \frac{1.3×10^{7} \text{ 焦}}{200 \text{ 秒}} = 6.5×10^{4} $ 瓦。

1. 定义:在力的作用下能够绕着固定点转动的硬棒叫杠杆。

答案： 固定点

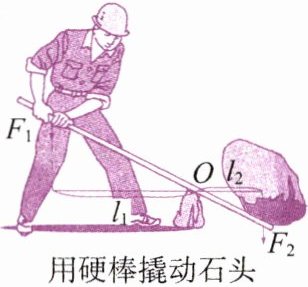

2. 杠杆的五要素。
(1)支点:杠杆绕着转动的固定点O。
(2)动力:能够使杠杆转动的力$F_{1}$。
(3)阻力:阻碍杠杆转动的力$F_{2}$。
(4)动力臂:从支点到动力作用线的距离$l_{1}$。
(5)阻力臂:从支点到阻力作用线的距离$l_{2}$。

答案：
(1)支点
(2)动力
(3)阻力
(4)支点；动力作用线
(5)支点；阻力作用线

3. 判断下列说法是否正确(正确的画“√”,错误的画“×”)。
(1)杠杆一定是一根直的硬棒。 (×)
(2)杠杆上的支点总是在动力作用点与阻力作用点之间。 (×)
(3)用木棒撬动石块时,石块的重力就是阻碍杠杆转动的力。 (√)
(4)从支点到力的作用点的距离叫力臂。 (×)
(5)作用在杠杆上的动力和阻力,方向一定相反。 (×)
(6)作用点不在支点上的力,力臂也有可能为0。 (√)

答案：
(1)×
(2)×
(3)√
(4)×
(5)×
(6)√

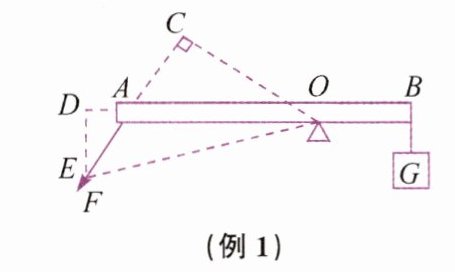

【例1】如图所示的杠杆处于平衡状态,力F的力臂是 ( )


A. DE
B. OD
C. OC
D. OE

答案： C

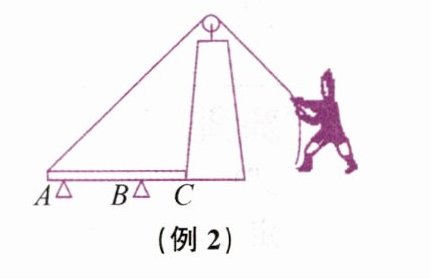

【例2】杠杆在古代就有了许多巧妙的应用。护城河上安装的吊桥就是一个杠杆,由图可知,它的支点是____(填字母),请在图中画出动力臂$l_{1}$。

答案：
C 见解题图
