11. 如图甲、乙是利用“伏安法”测量定值电阻和小灯泡的阻值时画出的图象，下列对于图象的分析正确的是( )
A. 由图象可知，当电阻两端电压为零时，其阻值也为零
B. 由图甲可知，通过定值电阻的电流与其两端的电压成正比
C. 由图乙可知，通过小灯泡的电流与其两端的电压不成正比
D. 为了减小误差，应该用多次测量的方法，计算小灯泡的电阻

答案： BC

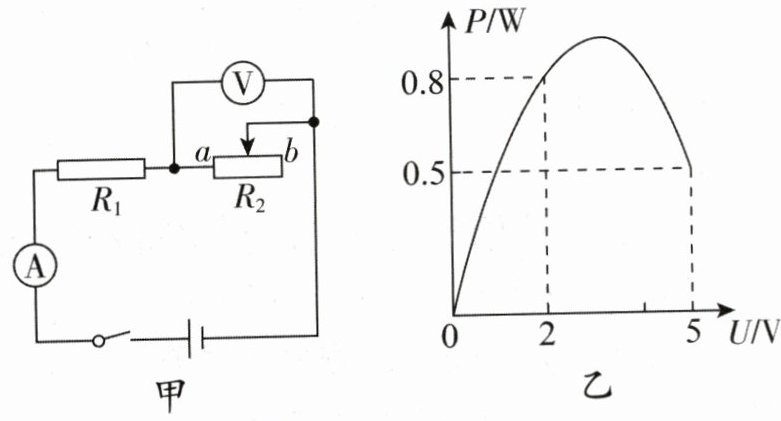

12. 如图甲所示，R₁为定值电阻，变阻器 R₂的滑片从 a 端滑到 b 端的过程中，R₂消耗的电功率 P 与其两端电压 U 的关系图象如图乙所示，下列说法正确的是( )

A. 电阻 R₁的阻值为 20Ω
B. 变阻器 R₂的最大阻值为 50Ω
C. 电源两端总电压为 9V
D. 电路消耗的最大功率为 3.6W

答案： BD

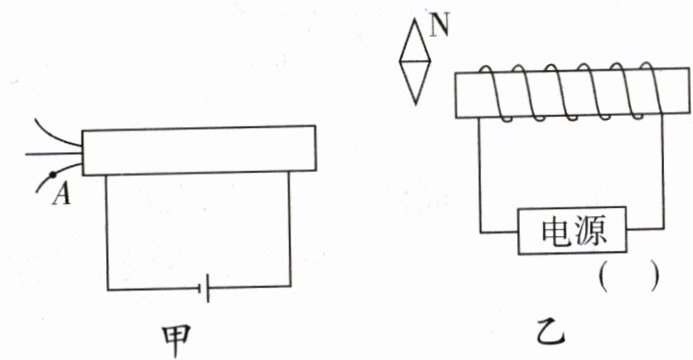

13. (4 分)如图所示，小磁针静止在甲、乙两个通电螺线管之间。请在答题纸上标出：
(1)甲图中通电螺线管导线的绕法和 A 点磁感线方向；
(2)在乙图的括号内标出电源的“+”“ - ”极。

答案：
如图所示：
