《2025年考前示范卷物理中考》

10.2023年5月30日,航天员景海鹏、朱杨柱、桂海潮搭乘神舟十六号载人飞船,开始了为期5个多月的“太空出差”。下列说法正确的是 ( )

A.火箭内燃料燃烧时,将化学能转化为内能
B.火箭升空时,内能转化为机械能
C.空间站的太阳能电池板将电能转化为太阳能
D.返回舱进入大气层后与大气摩擦,机械能转化为内能

答案： ABD

11.现在一般标准住宅内配电系统都使用了空气开关、漏电保护器、三孔插座等设备,有一配电系统如图所示,以下各个设备的特征叙述不正确的是 ( )

A.电能表上可以直接读出应该交的电费
B.所选空气开关的断路电流应等于或略小于该电路允许通过的最大电流
C.漏电保护器用于当灯泡的灯丝烧断时,将电流导入大地
D.漏电保护器跳闸可能因为其安装的位置湿度过大

答案： ABC

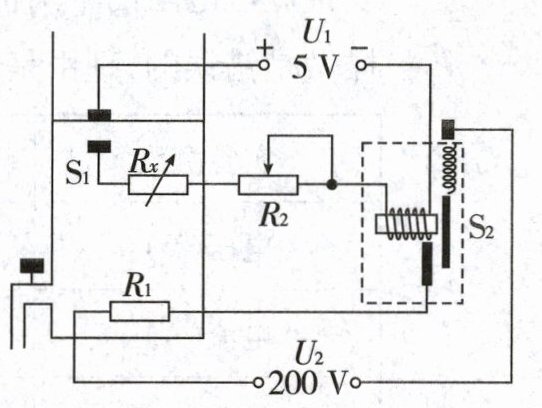

12.如图所示的是某饮水器的原理图。饮水器的容器内装有密封绝缘的电热丝R₁和热敏电阻Rₓ,当水面到达如图所示的位置,接触到开关S₁导通。继电器开关S₂的作用是当饮水器内的水加热至93℃后能自动切断加热电路。以下关于该饮水器工作原理的说法正确的是 ( )

A.继电器开关S₂应用的原理是电流的磁效应
B.若U₁增大,饮水器的最高温度将增大
C.若想降低饮水器的最高温度,可将滑动变阻器R₂的滑片向左调节
D.为了使继电器开关S₂在饮水器内的水加热至93℃后能自动切断加热电路,Rₓ必须选用阻值随温度升高而变大的热敏电阻

答案： ABD

13.(2分)如图所示,在圆圈a、b中填入适当的电表符号,使灯泡正常工作,并用“+”“-”标出电表的正负接线柱。

答案：
如图所示：

14.(5分)小梅家有一把既能吹冷风又能吹热风的电吹风。将电吹风的插头插入插座,只闭合开关S₁时,吹风机工作,电吹风吹出的是冷风;将开关S₁、S₂都闭合,吹风机和电热丝同时工作,电吹风吹出的是热风;断开S₁,它们都不工作。吹风机的电路符号可以用电动机的符号代替,请在指定位置画出这把电吹风的电路图。

答案：
如图所示：
