《2025年考前示范卷物理中考》

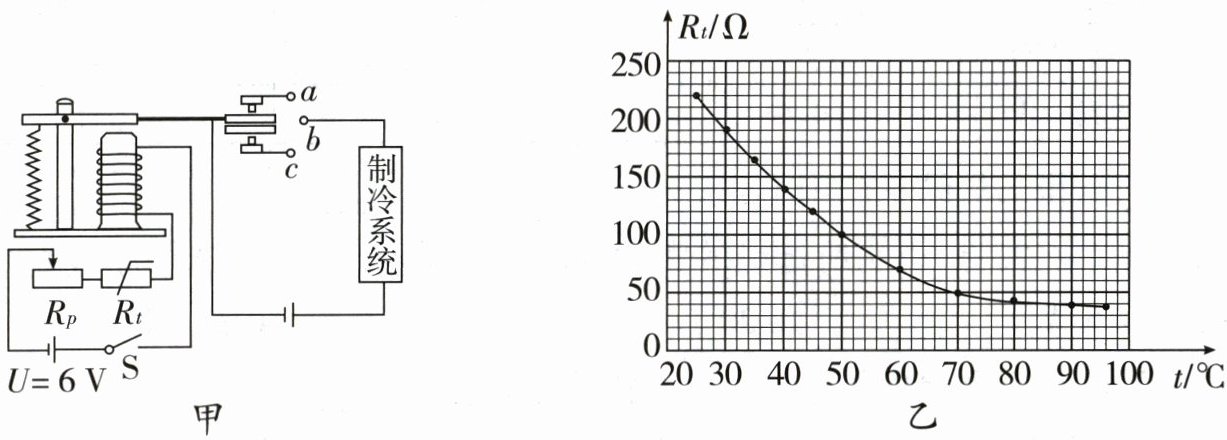

12. 纯电动汽车是一种采用蓄电池作为唯一动力源的汽车，电池的安全性主要体现在对其温度的控制上，当某组电池温度过高时，立即启动制冷系统进行降温，图甲是小明设计的模拟控温装置示意图，电磁继电器与热敏电阻Rₜ、滑动变阻器Rₚ串联接在电压为6V的电源两端。当电磁铁线圈(电阻不计)中的电流I大于或等于25mA时，衔铁被吸合，热敏电阻置于温度监测域，其阻值Rₜ与温度t的关系如图乙所示，滑动变阻器的最大阻值为200Ω。下列说法正确的是 ( )

A. 图甲中应将b端与a端相连
B. 当开关S闭合时，电磁铁上端为N极
C. 该电路可设置启动制冷系统的最高温度是90℃
D. 若设置电池温度为50℃时启动制冷系统，则滑动变阻器连入电路的阻值应为40Ω

答案： BC

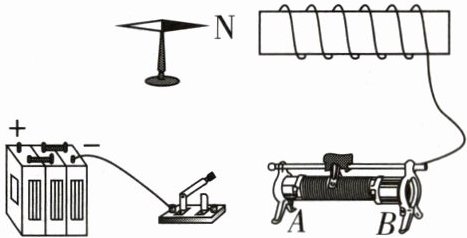

13. (3分)请用笔画线代替导线将如图所示的实物图补充完整。
要求：①小磁针的指向满足如图所示方向；
②滑动变阻器的滑片向A端移动后，通电螺线管的磁性减弱；
③原有导线不得更改。

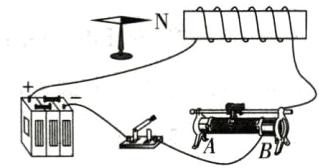

答案：
如图所示：

14. (3分)请你根据所学电学知识，利用题目提供的器材，为学校入学大门处设计“自动闸机”以自动实现健康码、体温查验功能。可选用的器材：电源、手动开关S、感应到体温正常时可闭合的开关S₁、感应到健康码为黄色或者红色时可闭合的开关S₂、感应到健康码为绿色时可以闭合的开关S₃。红灯灯泡L₁可起警示作用，电动机M工作可带动闸机打开。请你画出符合上述要求的电路图。

答案： 如图所示：
（此处原OCR未明确图的样子，保留原表述）
