《2025年考前示范卷物理中考》

11. 如图所示是电阻甲和乙的I - U图象,下列说法正确的是　　　　　　　　　　　　　　　(　　　)


A. 甲和乙的阻值都随电压的增大而增大
B. 当电压为2V时,电阻乙的阻值R乙 = 10Ω
C. 仅把甲、乙并联在2.5V的电源上,消耗的总功率为1.25W
D. 仅把甲、乙串联在电路中,电流为0.2A时,电路总电压为3V

答案： BD

12. 电动自行车有行驶工作、蓄电池充电两种状态,局部电路如图所示。断开S后,充电插口可以外接充电器对蓄电池进行充电。电动自行车行驶过程中,其电动机正常工作电压为48V,电动机线圈中的电流为5A,线圈的电阻是0.5Ω。下列说法正确的是　　　　　　　　　　　　　(　　　)


A. 电动机是利用电磁感应原理工作的
B. 对蓄电池充电时,电能转化为化学能
C. 电动机正常工作1min消耗的电能为14400J
D. 电动机正常工作1min线圈产生的热量为7500J

答案： BC

13. (3分)请将“电能表”“空气开关”分别填入图中合适的方框内,并用笔画线代替导线,将三孔插座和控制插座的开关正确接入家庭电路中。

答案：
如图所示：
进户线 电能表 空气开关
|——火线
|——零线
|——地线
|——三孔插座
|——开关

14. (3分)如图为相邻的电磁铁和永磁体,请标出电磁铁的磁极并画出电磁铁和永磁体之间的磁感线(每个磁极至少画4条磁感线)。

答案：

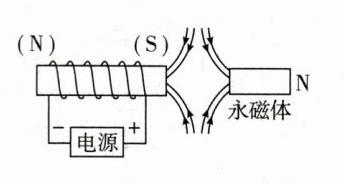

如图所示：

15. (6分)在“探究电流与电压关系”的实验中,图甲是某实验小组设计的电路,电源电压3V且保持不变。

(1)请用笔画线代替导线,在图甲中完成电路连接,要求导线不能交叉。
(2)闭合开关前,滑动变阻器的滑片P应置于______(选填“A”或“B”)端。
(3)小明同学在实验中测出的数据如下表所示,请根据表中的数据在答题纸的图乙中绘制出定值电阻R的I - U图象。

(4)小华同学测出的实验数据如下表所示,分析数据发现“导体中的电流与导体两端的电压不成正比”,检查两电表均无故障,则可能的原因是____________________。

答案：

(1) 如图所示：

(2) A
(3) 如图所示：

(4) 电流表未调零
