《2025年考前示范卷物理中考》

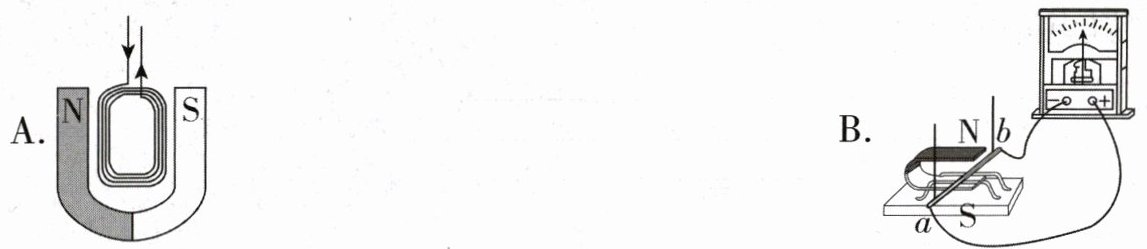

10. 新能源电动汽车的核心部件是电动机。下图的工作原理和电动机相同的是 ( )

答案： AC

11. 小华利用光敏电阻受到光照的强度变大时电阻变小的特性，设计了如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭。在实际调试时，各电路元件均正常，但发现光暗达到亮灯要求时灯始终不亮。下列调节可能使控制电路正常工作的是 ( )

A. 抽出电磁铁中的铁芯
B. 增加电磁铁线圈的匝数
C. 滑动变阻器滑片P向右移动
D. 减少控制电路电源电压

答案： ACD

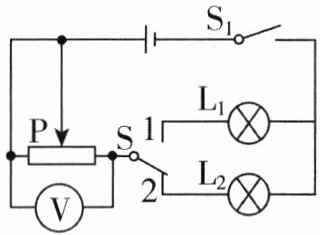

12. 如图所示，电源电压保持不变，小灯泡L₁的额定电压为2V、L₂的额定电压为6V，灯丝的电阻不随温度改变。闭合开关S₁，当开关接“1”，滑片P在最左端时，电压表示数为5V，L₁此时的实际功率是额定功率的¼；保持S₁闭合，当开关S接2时，P在中点，电压表示数为2V。若将L₁和L₂串联后接在该电源上时，电路中电流为0.5A，下面说法中正确的是 ( )

A. 电源电压为9V
B. L₁的额定功率为2W
C. L₂的额定功率为3W
D. 滑动变阻器的最大阻值10Ω

答案： BD

13. (3分)如图所示，在电磁铁正上方用弹簧挂着一根条形磁铁，当开关S闭合后，滑片P从b端向a端滑动的过程中，弹簧长度变长，画出符合上述要求的螺线管的绕线。

答案：
如图所示：
