《2025年考前示范卷物理中考》

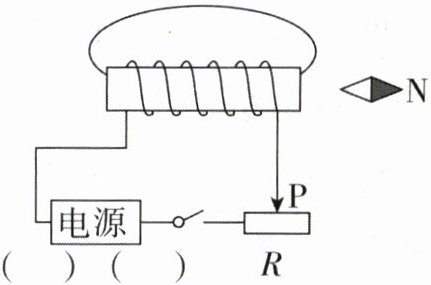

14. (4分)如图所示，开关闭合后，螺线管右侧的小磁针为静止时的指向。请你在图中标出磁感线的方向，并在括号内标出电源的“+”“-”极。
　　　　　　　　　　　　　　

答案：
如图所示：

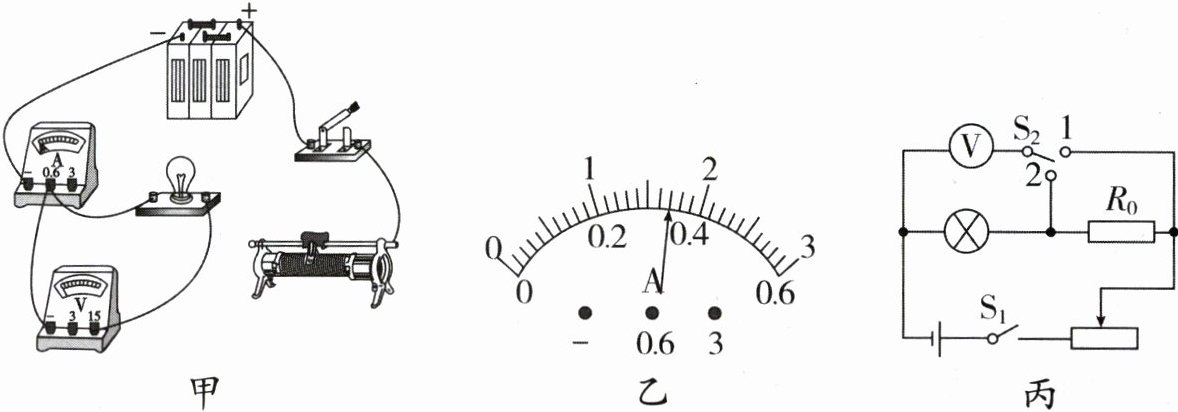

15. (10分)小刚同学手里有一个标有“2.5 V”字样的小灯泡，他想知道小灯泡正常工作时的电功率，于是在学校实验室找来一些器材连接了如图甲所示的实验电路，电源电压恒定不变。　　　　　　
(1)请用笔画线代替导线，将图甲中的实物连接完整(要求滑片向左移灯泡变暗)；
(2)闭合开关，移动滑动变阻器的滑片，他发现灯泡始终不亮，电流表无示数，电压表也无示数，其故障原因可能是_______(用字母表示)；
A. 开关接触不良
B. 灯泡断路
C. 滑动变阻器短路
D. 滑动变阻器断路
(3)故障排除后，调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图乙所示，小灯泡正常工作时的电功率是_______W；
(4)完成上述实验后，小刚向老师要了一个已知阻值为R₀的定值电阻和一个单刀双掷开关，借助部分现有的实验器材，在没有使用电流表的情况下，设计了如图丙所示的实验电路，测出了小灯泡的额定功率，请你帮她完成下列实验步骤：
①连接好实验电路，闭合开关S₁，将开关S₂拨到触点2，移动滑片，使电压表的示数为_______；
②保持滑片的位置不动，____________________，读出电压表的示数为U；
③小灯泡额定功率的表达式为Pₙ =_______(用U，Uₙ，R₀表示)。

答案：

(1)如图所示：

(2) AD
(3) 0.85
(4) ①$U_{额}$ ②将开关$S_{2}$拨到触点1 ③$\frac{(U - U_{额})U_{额}}{R_{0}}$

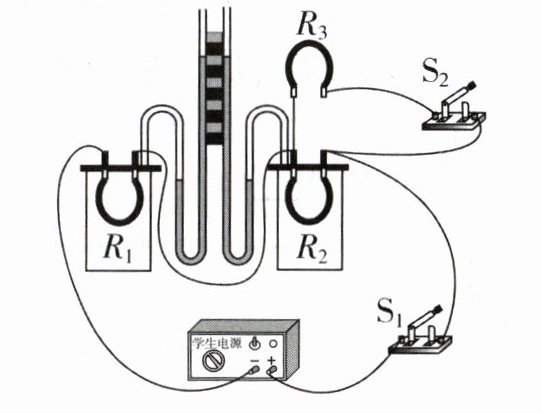

16. (8分)用如图所示的实验装置探究“电流通过导体产生的热量与什么因素有关”，两个透明容器中封闭着等量的空气，其中R₁ = 5 Ω，R₂ = R₃ = 10 Ω。(实验前U形管内液面是相平的)
　　　
　　　　　　　　　　　
(1)实验中，通过观察U形管中液面的高度差来比较电流通过导体所产生热量的多少，这种研究物理问题的方法是_______，下列实验也用到了该研究方法的是 ( )
A. 探究电流与电压的关系
B. 探究影响电磁铁磁性强弱的因素
C. 探究影响导体电阻大小的因素
D. 探究磁体周围磁场的分布
(2)只闭合S₁，过段时间观察到右侧U形管的液面高度差比左侧的大，这说明电流通过导体产生的热量与_______有关；
(3)甲同学说，闭合S₁和S₂可探究电流大小对电流通过导体产生热量的影响。你认为可行吗？请说明理由。______________________________。

答案：
(1)转换法 D
(2)电阻
(3)不可行。闭合$S_{1}$和$S_{2}$，右侧容器中的电阻与外面的电阻并联后，再与左侧容器中的电阻串联，两个容器内电阻大小不同，通过两容器中电阻的电流不同，不能探究电流大小对电流通过导体产生热量的影响
