22. 小明和小红做“测量小灯泡的功率”实验，实验目的是测量小灯泡的额定功率和实际功率. 器材有：电压恒定为4.5V的电源，额定电压为3.8V的小灯泡，滑动变阻器(20Ω 2A)，电压表、电流表、开关各一个，导线若干.

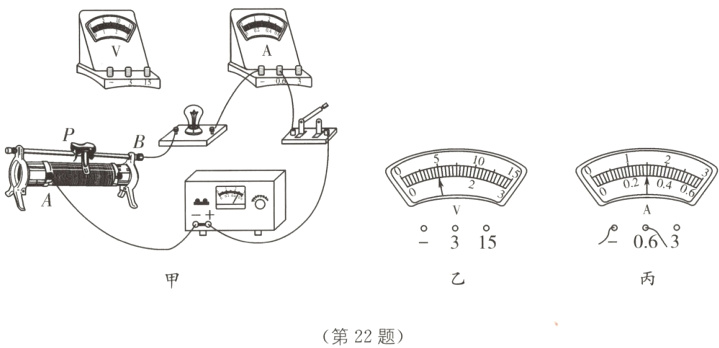

(1)小明连接了如图甲所示的电路，准备将电压表连接在小灯泡两端，电表的示数如图乙所示，小红认为这样连接电压表不妥，理由是______________________________.
(2)小明和小红讨论后，选择0～3V的量程，将电压表并联在滑动变阻器的A、B接线柱上，请你用笔画线代替导线将电路连接完整.

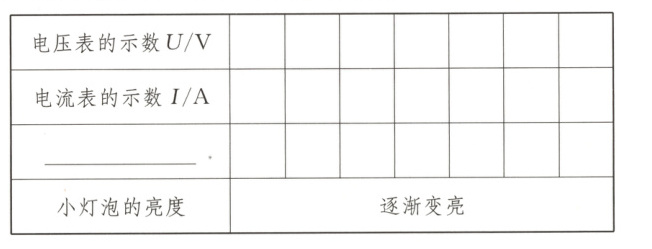

(3)正确连接好电路后，他们采用合理的操作方式，闭合开关，移动滑动变阻器的滑片P，读出电压表、电流表的示数，观察小灯泡的亮度变化，记录在表中.

①为达成实验目的，请将表格中的栏目补充完整：______________________________.
②当电压表示数为0.7V时，电流表示数如图丙所示，则小灯泡的额定功率为______W.
③实验结果表明，小灯泡的亮度与实际功率的关系是______________________________.
④实验时，若移动滑片P至B端，则开关闭合后会出现________________现象，导致器材可能损坏.

答案：

(1)接小量程会导致灯泡两端电压无法达到额定电压3.8V，接大量程测量的数据不够准确

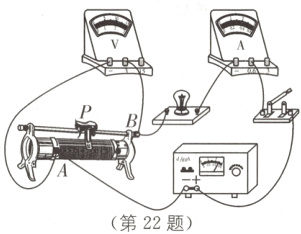

(2)如图所示

(3)①小灯泡的实际功率P/W　②1.14
③实际功率越大，灯泡越亮　④电压表满偏
