《2025年单元双测全优测评卷九年级物理下册苏科版》

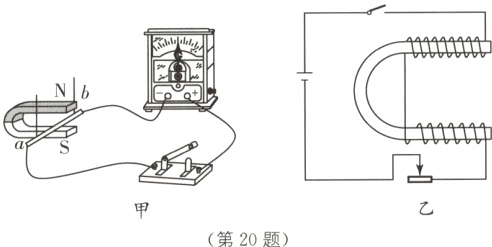

20. 中考新考法 结论探究性实验 (2022·厦门海沧区模拟改编)某小组用如图甲所示的装置“探究导体在磁场中运动时产生感应电流的条件”.
(1)闭合开关，让导体棒ab沿水平方向运动，灵敏电流计指针偏转，此现象称为__________现象，该过程中______能转化为电能.
(2)导体棒ab不动，闭合开关，当水平向左抽出蹄形磁体时，灵敏电流计的指针______(填“偏转”或“不偏转”).
(3)在本实验中用到的研究方法有__________法和______法.
(4)第一次实验时产生的感应电流太小，小组内部讨论如何改进实验来增大感应电流.
①请你加入他们的讨论并提出方案.
方案一：增大导体棒切割磁感线的速度；
方案二：更换磁性更强的磁体；
方案三：____________________.
②将蹄形磁体换成如图乙所示的电磁铁，是为了验证方案______是否可行.
③小组成员尝试让导体棒沿相同方向以不同的速度切割磁感线，分别记下每次实验中电表指针偏转的格数，如表所示，由表中数据可得出结论：其他条件相同时，____________________.

|序号|导体棒切割磁感线速度|电表指针偏转格数|
|----|----|----|
|1|慢速|1.5格|
|2|中速|3格|
|3|快速|5格|

答案：
(1)电磁感应　机械　
(2)偏转　
(3)控制变量　转换　
(4)①用线圈替换导体　②二　③导体切割磁感线的速度越快，闭合电路中产生的感应电流越大

21. 如图所示是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置. 甲、乙是完全相同的密闭容器，里面密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化，闭合开关前，A、B两U形管内液面相平.
(1)实验中，乙容器外部的电阻的作用是为了使左右容器内导体中的______不相等.
(2)由于电流通过导体产生的热量不易直接测量，因此在实验中是通过观察U形管中液面高度的变化来显示甲、乙容器内空气温度的变化，这里采用的物理研究方法是______.
(3)通过对比观察A、B两U形管中液面高度的变化，______(填“甲”或“乙”)容器中导体的电阻产生的热量较多. 由此可知，在电阻和通电时间相同时，电流越______(填“大”或“小”)，导体中产生的热量越多.

答案：
(1)电流　
(2)转换法　
(3)甲　大
