《2025年单元双测全优测评卷九年级物理下册苏科版》

16. 如图所示是小华设计的一种节能电梯工作原理图，R是一个压敏电阻，当电梯上无人时，压敏电阻受到的压力变小，阻值变大，电磁铁的磁性变______，触点3与触点______(填“1”或“2”)接触，电动机的转速变小，电梯变慢，从而达到节能目的.

答案： 弱　1

17. 如图所示是某电热水壶加热和保温电路原理图，R₁ = 44 Ω，R₂ = 440 Ω，当开关S₁断开，S₂闭合，电热水壶处于______状态；该电热水壶的加热功率是______W.

答案： 保温　1100

18. 如图所示，标出通电螺线管右边条形磁体的N、S极和图中磁感线的方向.

答案：
如图所示

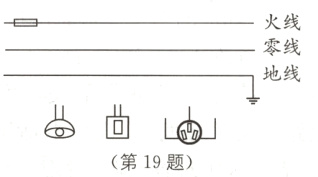

19. 请用笔画线表示导线，将图中的开关、电灯和插座接入家庭电路中. 要求：开关控制电灯，插座单独使用.

答案：
如图所示

四、实验与探究题（12分）

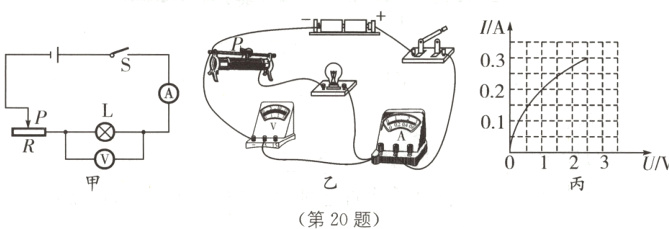

20. 小皓同学做“测定小灯泡电功率”的实验，设计的电路图如图甲所示，所选用的电压表有0～3 V和0～15 V两个量程，小灯泡所标示的额定电压为2.5 V.

（1）本实验中电压表他应选用______V量程.
（2）小皓同学按图甲连好电路，如图乙所示，闭合开关前，他应将滑片P移到滑动变阻器的最______（填“左”或“右”）端.
（3）接着检查电路连接，他发现有一根导线连接错了，请你在图乙中应改动的导线上打“×”，并用笔画线代替导线画出正确的接法.
（4）改正连接后，他闭合开关，发现灯泡不发光，电流表有示数，电压表示数为零，移动滑动变阻器的滑片P可以改变电流表的示数，那么电路的故障原因是______.
（5）排除故障后进行实验，他根据实验测得的数据，画出了小灯泡的电流随电压变化的图像，如图丙所示，由图像可知小灯泡的额定功率是______W.
（6）由步骤（5）知小灯泡的电流随电压变化的图像不是一条直线，他结合实验过程分析得知，形成的原因是______.

答案：

(1)0～3　
(2)左
(3)如图所示

(4)灯泡短路　
(5)0.75
(6)灯泡的电阻随温度的变化而变化
