20. (2023·营口中考)某温度自动报警器的原理图如图所示。电磁铁上端为N极，在水银温度计中封入一段金属丝，当温度低于设定温度时，安全指示灯常亮；当温度达到或超过设定温度时，安全指示灯熄灭，电铃发出报警信号。请在括号中标出电源的极性(用“+”或“-”表示)，并在虚线框内填入电铃和指示灯的电路元件符号，满足电路工作要求。

答案：
如图所示

[解析]电磁铁上端为N极，根据安培定则，电源的左端为正极，右端为负极.当温度低于设定温度时，安全指示灯常亮，当温度达到或超过设定温度时，电磁铁有了磁性，吸下衔铁，断开指示灯电路，同时动触点向下移动，接通电铃电路，电铃响报警，说明安全指示灯与上面的静触点连接，电铃与下面的静触点连接，指示灯和电铃并联.

21. 小明用如图所示的装置来探究感应电流产生的条件(图中灵敏电流计G的指针偏转方向相反即表示通过的电流方向相反)。
(1)导体ab静止悬挂，闭合开关，灵敏电流计的指针不偏转，说明电路中________(填“有”或“无”)电流产生。

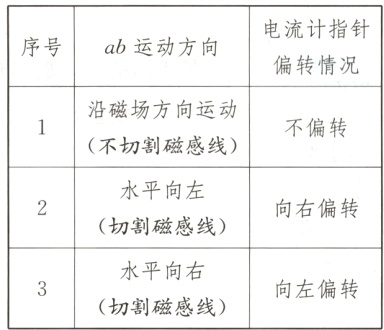

(2)继续探究，记录观察到的现象如表所示。
①比较1、2(或1、3)实验现象可知，闭合电路的一部分导体在磁场中做________________运动时，电路中就会产生感应电流。
②比较2、3实验现象还发现，产生的感应电流的方向跟________________________有关。
(3)若在整理器材时未断开开关，先水平向左撤去蹄形磁体(导体ab不动)，则灵敏电流计的指针________(填“会”或“不会”)偏转。
　　 　

答案：
(1)无
(2)①切割磁感线 ②切割磁感线运动方向
(3)会
[解析]
(1)导体ab静止悬挂，闭合开关，灵敏电流计的指针不偏转，说明电路中无电流产生，实验是通过电流计指针偏转情况判断电路中电流情况的.
(2)①比较1、2(或1、3)可知，导体棒做切割磁感线运动时，产生感应电流，不切割磁感线时，没有感应电流产生，所以闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流.②比较2、3发现，导体棒运动方向变化，电流计指针偏转情况发生变化，感应电流方向发生变化，产生的感应电流的方向跟导体棒运动方向有关.
(3)整理器材时未断开开关，水平向左撤去蹄形磁体(导体ab不动)，导体ab与磁场发生相对运动，切割磁感线，产生感应电流，灵敏电流计的指针会偏转.

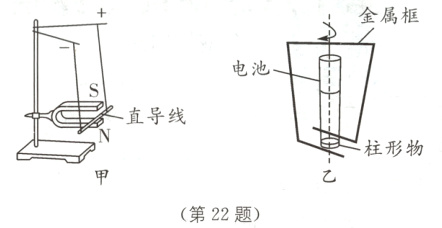

22. (1)按图甲组装实验器材，给直导线通电，直导线向左运动，这说明________对通电导线有力的作用；只对调电源正负极接线，通电直导线会向________运动，这说明通电导体的受力方向与________________有关。
(2)如图乙所示是某兴趣小组制作的神奇转框，框的上部中央与电池正极相连，下部紧贴在与电池负极相连的柱形物两侧，金属框就可以绕电池持续转动，据此，你认为构成柱形物的材料应具有较好的：________、________。(填物理属性)
　　　　

答案：
(1)磁场 右 电流的方向
(2)磁性 导电性
