《2025年单元双测全优测评卷九年级物理下册苏科版》

17. 如图所示，小磁针静止在通电螺线管右侧. 标出小磁针的N极并在虚线上用箭头标出磁感线方向.

答案：
如图所示

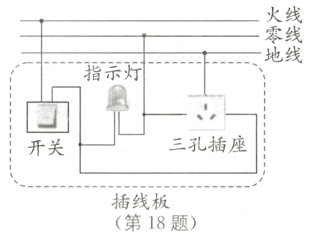

18. 如图所示，请将图中电路连接完整. 要求：在开关断开时插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可提供工作电压，若指示灯损坏，开关闭合时插孔也能提供工作电压.

答案：
如图所示

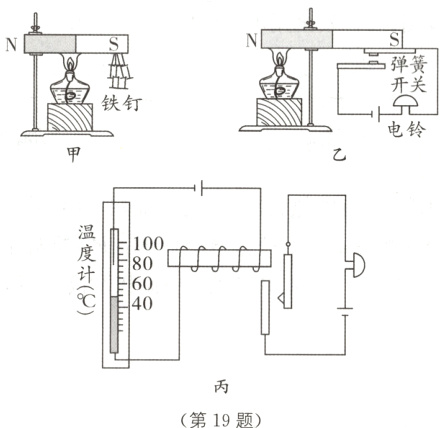

19. 小宇同学加入了学校“研究性学习小组”，并探究了“研究磁体的磁性强弱是否与温度有关”的课题. 他进行的实验如下：将一条形磁铁的一端固定在铁架台上，另一端吸着一些小铁钉，用酒精灯给磁铁加热，如图甲所示，经过一段时间后，当磁铁被烧红时，发现铁钉纷纷落下.
(1)从小宇的实验可得出的初步结论：____________________.
(2)根据这一结论，小宇大胆设计了一个温度报警器，如图乙所示，请简述它的工作原理：当温度逐渐升高时，磁铁的______减弱直至消失，无法______(填“排斥”或“吸引”)弹簧开关，弹簧开关向下恢复原状，这样下面的电路就被接通，从而使电铃报警.
(3)同组的小明同学却认为小宇设计的温度报警器有不足之处，他设计了如图丙所示的利用水银温度计的温度报警器，与图乙方案相比的优点是______________________________.

答案：
(1)高温可消磁　
(2)磁性　吸引　　
(3)丙方案可以设定报警的具体温度
