18. 为了探究电流产生的热量跟什么因素有关，小军设计了如图所示的甲、乙两种装置，他将两根阻值不同的电阻丝(R1＜R2)分别密封在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连，两次实验电源电压不变.
(1)实验中通过______________________的变化来比较电流通过电阻丝产生的热量的多少.
(2)甲装置可探究电流产生的热量与______的关系.
(3)在装置甲、乙的两次实验中，通过比较相同时间里气球B与D的变化情况，可探究电流产生的热量与______的关系.
(4)甲、乙两装置同时实验，在相同的通电时间里，与______(填气球字母标号)气球相通的电阻丝产生的热量最多.

答案：
(1)气球膨胀的程度大小
(2)电阻
(3)电流
(4)C

19. 中考新考法 实验方案纠错 在测定额定电压为“2.5V”小灯泡电功率(正常发光时电阻约为8Ω)的实验中，电源为两节新干电池.

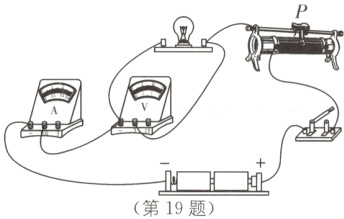

(1)连接电路时，开关应______. 请用笔画线将图乙所示电路图连接完整，要求滑片P向左滑动时，接入电阻变小.
(2)电路连接后，闭合开关，移动滑片(未达到最小阻值)，发现灯泡不亮，电流表有示数，电压表无示数，则故障可能是______.
(3)排除故障后，为了测量小灯泡的额定功率，调节滑片使电压表的示数为______V，此时电流表的示数如图丙所示，则小灯泡额定功率是______W.
(4)若实验中电流表坏了，为了测量小灯泡的额定功率，小明选用一个R0 = 5Ω的电阻，设计了如图丁的电路及实验方案：
①调节滑片使电压表的示数为额定电压；
②保持滑片位置不变，只将电压表的a点接线改接到c点，测出R0两端的电压U0，通过计算得到小灯泡的额定功率.
指出他的设计方案中存在的两个问题：问题一：______________；问题二：______________________________.

答案：

(1)断开　如图所示
(2)灯泡短路　
(3)2.5　0.75
(4)无论怎样调节变阻器都不能使灯泡正常发光只将电压表的a点接线改接到c点，电压表正负接线柱接反
