《2025年单元双测全优测评卷九年级物理下册苏科版》

18. 微风吊扇通电后扇叶转动，使微风吊扇转动的工作原理是______________________________. 拔下插头，在插头处接发光二极管，用手旋转叶片，发光二极管发光，这是____________________现象，人们利用这一原理制成了________.

答案： 通电线圈在磁场中受力转动 电磁感应 发电机

19. 在图中根据小磁针的指向，标出磁体的N、S极.

答案：
如图所示

20. 放在塑料圆盒外的小磁针，静止时N极指向如图中箭头方向所示，画出圆盒内的条形磁体，并标明其N、S极.

答案：
如图所示

21. 在图中的虚线框中，标出地磁两极，并画出地磁场外部的磁感线的大致分布(用箭头表示方向).

答案：
如图所示

22. 在图中画出通电螺线管的绕线并连接电路，使开关闭合后，螺线管旁的小磁针能静止在图中位置，并在图中标出通电螺线管的N、S极.

答案：
如图所示

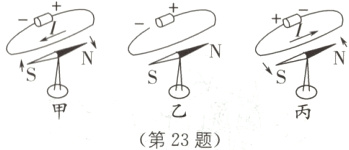

23. 如图所示为演示奥斯特实验的示意图. 比较甲与乙可得出的结论是______________________________；比较甲与丙可得出的结论是______________________________.

答案： 通电导体周围存在磁场 通电导体周围的磁场方向与电流方向有关

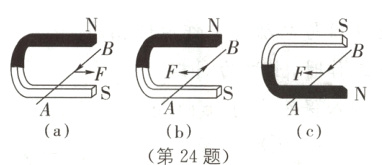

24. 在探究通电导线在磁场中的受力方向与什么有关时，一位同学做了如图所示的(a)、(b)、(c)三个实验. 图中AB表示闭合电路的一部分导线，导线上的箭头表示电流的方向，F表示导线受力的方向，S、N表示蹄形磁体的南北极.

(1)通过实验(a)和(b)说明，通电导线在磁场中的受力方向与________的方向有关.
(2)通过实验(a)和(c)说明，通电导线在磁场中的受力方向与________的方向有关.

答案：
(1)电流
(2)磁场
