甲、乙两物体的位置 - 时间图像如图中图线a、b所示。

(1)图线a与纵轴的交点以及图线a与b交点的含义分别是什么？
(2)在0 - t1时间内甲、乙两物体中谁的位移比较大？
(3)若物体从原点位置出发，位置 - 时间图像即为位移 - 时间图像，位移 - 时间图像可以描述曲线运动吗？

答案： 提示:
(1)图线a与纵轴的交点表示开始计时的时刻物体甲相对坐标原点的位置，图线a、b的交点表示t1时刻甲、乙两物体位于同一位置，即甲、乙两物体相遇。
(2)由题图可以看出，0−t1时间内，物体乙的位移较大。
(3)不能。在位移−时间图像中，位移只有正、负两个方向，曲线运动中位移的方向比较复杂，故无法描述曲线运动。

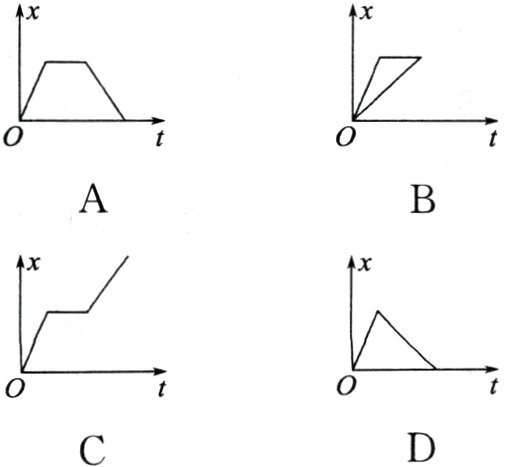

1. 小李同学沿某条直线向前走了一段路后，休息了一段时间，然后沿原路返回出发点，下列图像能正确反映小李同学运动情况的是(　　　)

答案： A 解析:由题意知，小李同学先向某一方向做直线运动，然后静止了一段时间，最后原路返回，可知图像A正确;图像B表示时间倒流，不可能发生，故B错误;图像C中的位移一直增加,C错误;图像D反映出人的运动没有停歇，D错误。
