1 如图是$R_1$、$R_2$两电阻的U - I图像。将$R_1$、$R_2$并联后接入电路,结合图中信息可知（ ）

A. $R_1$的阻值比$R_2$的阻值小
B. 通过$R_1$、$R_2$的电流相等
C. $R_1$的电压比$R_2$的电压小
D. $R_1$的功率比$R_2$的功率小

答案： D

2（2023·合肥模考）定值电阻$R$和小灯泡L接在如图甲的电路中,其两者的I - U图像如图乙所示,则（ ）

A. 图中曲线$B$表示电阻$R$的I - U关系图像
B. 当电源电压为2 V时,$R$与灯泡L电阻之比为2∶1
C. 当电流表示数为0.4 A时,电阻$R$的实际功率为0.8 W
D. 若将电阻$R$和小灯泡L串联接在电压为3 V的电源两端,电路消耗的总功率为0.6 W

答案： D

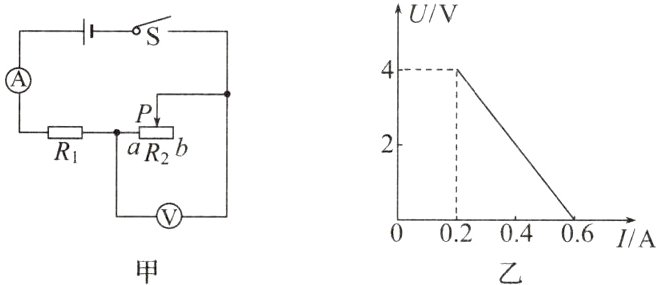

3（2023·内江统考）如图甲所示的电路中,电源电压保持不变,闭合开关S后,滑片P从b端移动到a端的过程中,电压表示数U与电流表示数I的关系图像如图乙所示,下列判断正确的是（ ）

A. 电源电压为4 V
B. 电路总功率的最大值为2.4 W
C. $R_1$电功率的最小值为0.4 W
D. $R_2$的最大阻值为10 Ω

答案： C

4 图甲是小灯泡L和电阻$R$的I - U图像。将小灯泡L和电阻$R$接入图乙所示的电路中,只闭合$S_1$时,电流表的示数为0.5 A。电源两端电压保持不变,下列说法中正确的是（ ）

A. 电源电压为3 V
B. 只闭合$S_1$时,小灯泡L的电阻为2 Ω
C. 再闭合$S_2$后,电流表的示数增加0.5 A
D. 再闭合$S_2$后,在1 min内电阻$R$产生的热量为48 J

答案： D

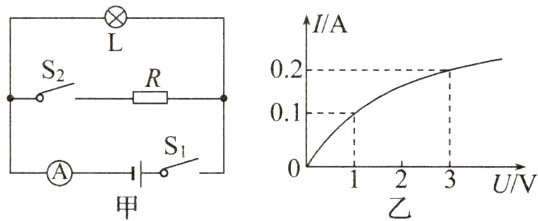

5 如图甲所示的电路中,定值电阻$R$的阻值为10 Ω。小灯泡的电流随其两端电压变化关系的图像如图乙所示。只闭合开关$S_1$,小灯泡的实际功率为0.6 W,此时灯泡的电阻为______Ω;再闭合$S_2$,电流表示数为________A;1 min内定值电阻$R$产生的热量为________J。

答案： 15　0.5　54

6 如图所示是横截面积、长度均相同的甲、乙两根电阻丝的I - R图像,现将甲、乙串联后接入电路中,则（ ）

A. 甲电阻丝的电阻比乙电阻丝的电阻小
B. 甲电阻丝两端的电压比乙电阻丝两端的电压小
C. 在相同时间内,电流通过乙电阻丝产生的热量少
D. 甲电阻丝消耗的电功率比乙电阻丝消耗的电功率少

答案： C
