《2024年世纪金榜百练百胜九年级物理全一册沪科版》

1 (2023·内江中考)有一只小灯泡上标有“3.6 V 0.3 A”字样，灯泡正常发光时的电流是______A。如果我们只有电压为6 V的电源，要使小灯泡正常发光，需要串联一个______Ω的电阻。

答案： 0.3　8

2 (2024·厦门期中)如图所示，电源电压为12 V恒定不变，开关S闭合时，电压表的示数为3 V，电流表的示数为0.5 A。求：
(1)电阻R1的阻值；
(2)滑动变阻器R2连入电路的阻值。

答案： 解:
(1)R=$\frac{U}{I}$=$\frac{3V}{0.5A}$=6Ω
(2)因R与R2串联,所以滑动变阻器两端的电压
　U2=U−U1=12V−3V=9V
　R=$\frac{U_2}{I}$=$\frac{9V}{0.5A}$=18Ω

3 (2024·贵阳期中)如图所示的电路，电源电压保持不变，R1 = 30 Ω，当闭合开关S1、S，断开S2时，电流表的示数为0.4 A。
(1)求电源电压；
(2)当闭合开关S2、S，断开S1时，电流表的示数为1.2 A，求R2的阻值；
(3)当同时闭合开关S1、S2、S时，求电流表的示数。

答案： 解:
(1)当闭合开关S1、S,断开S2时,电路为R1的简单电路，电流表测通过R1的电流，则:
　U=IR1=0.4A×30Ω=12V
(2)当闭合开关S2、S,断开S1时,电路为R2的简单电路,电流表测通过R2的电流,R2 的阻值为:
　R2=$\frac{U}{I_2}$=$\frac{12V}{1.2A}$=10Ω
(3)当闭合开关S、S1、S2时,R1与R2并联,干路电流为:
　I=I1+I2=0.4A+1.2A=1.6A

4 在如图所示的电路中，电源电压保持不变。若开关S从断开到闭合，电压表两次示数之比为3：4，则开关断开时，R1、R2两端的电压之比为 （ ）

A.1：3
B.3：1
C.3：4
D.4：3

答案： B

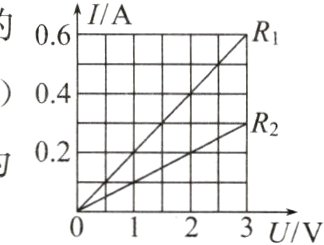

5 如图所示为电阻R1和R2的I - U图像，由图像可知（ ）

A.R1与R2两端的电压为0时，它们的电阻也为0
B.R1与R2的电阻之比为2：1
C.将R1与R2串联接入电路，通电后R1与R2两端的电压之比为1：2
D.将R1与R2并联接入电路，通电后通过R1与R2的电流之比为1：2

答案： C

6 (2023·眉山中考)如图所示电路中，电源电压保持不变，已知R1：R2 = 2：3。当开关S闭合时R1、R2两端的电压之比为______，电流表A1和A2的示数之比为______。

答案： 1:1　5:2

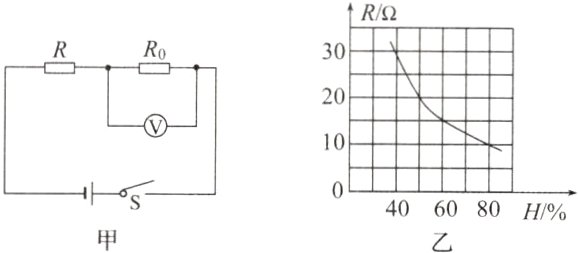

7 (2023·山西中考)小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲所示。电源电压恒为6 V，定值电阻R0的阻值为20 Ω，湿敏电阻R的阻值随空气湿度H的变化关系如图乙所示。下列分析正确的是 （ ）

A.空气湿度越大，湿敏电阻R的阻值越大
B.空气湿度越大，电压表示数越小
C.当空气湿度为40％时，电压表的示数为3.6 V
D.当电路中电流为0.15 A时，空气湿度为50％

答案： D
