5 在测定小灯泡额定功率实验中，某同学正确连接电路，闭合开关后灯泡发光，但怎么调节滑动变阻器，电压表都不能达到灯泡的额定电压，可能原因是（ ）
A. 变阻器总电阻太大
B. 电压表量程太大
C. 灯泡灯丝断开
D. 电源电压太低

答案： D

6 为估测各用电器的实际功率：
(1)小明打开客厅内的一盏节能灯，节能灯正常发光。接着找到了他家的电能表，如图所示，由此可知小明家中的用电器的总功率最大不能超过______W。

(2)他以指示灯某一次闪烁开始计时计数，发现 1 min 内电能表指示灯闪烁了 50 次，根据数据可算出小明家电路中电流做功的功率为______W。
(3)小明感到结果与普通节能灯的功率明显不符，其原因最可能是______。
A. 小明家的节能灯比较特殊，功率很大
B. 小明在时间测量中存在一定的误差
C. 小明没有关闭其他用电器
(4)小明解决了研究中存在的问题后，再次回到电能表前，仍以指示灯某一次闪烁开始计时计数，计时 1 min，电能表指示灯还未闪烁，至此仍无法计算节能灯电功率。于是他翻开课本，发现课本中原方案是：测量 3 min 内电能表指示灯闪烁的次数，计算出节能灯的电功率。而小明结合实际情况，经过思考提出他的方案：测量电能表指示灯闪烁 3 次所用时间，计算出节能灯的电功率。针对此次测量你认为__________（选填“课本”或“小明”）的方案更合理，用另一种测量方法测得节能灯的功率__________（选填“大于”“等于”或“小于”）此时节能灯的实际功率。
(5)小明按自己方案操作，以指示灯某次闪烁开始计时，到指示灯第 3 次闪烁时，历时刚好360 s，则小明家节能灯的电功率为______W。

答案：
(1)8800　
(2)1000
(3)C　
(4)小明　小于　
(5)10

7 在“测量小灯泡的电功率”实验中，电源电压保持不变，待测小灯泡的额定电压为 2.5 V。
(1)为了比较精确地测量小灯泡的电功率，电压表的量程应选 0～______V；
(2)实验时，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电压表有示数，电流表示数几乎为零，则故障可能是________________（选填“电流表与导线”或“灯泡与灯座”）接触不良；
(3)排除故障后，移动滑动变阻器滑片，当电压表示数是 2.5 V 时，电流表示数如图甲所示，则小灯泡的额定功率是______W；

(4)测量结束后，应先____________________，再拆除导线，最后整理好器材；

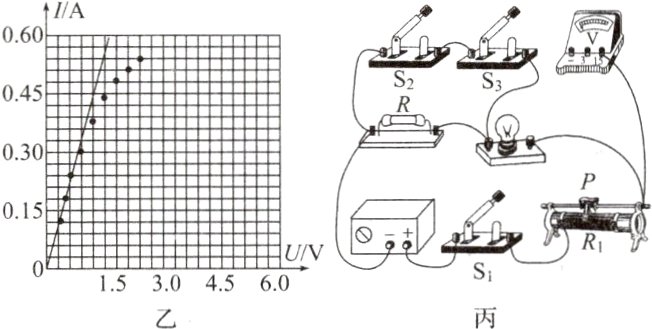

(5)某实验小组在处理实验数据时，采用描点法，在坐标纸上作出了如图乙所示的 I - U 图像，请指出作图过程中存在的错误或不足之处：______________________________；

(6)某实验小组设计了如图丙所示的电路（还缺一根导线连接才完整），可以测量小灯泡的额定功率，其中 R 为定值电阻。请写出本实验主要测量步骤及所测物理量：
①电路连接完整后，开关 S₂ 断开，S₁、S₃ 闭合，调节滑动变阻器滑片，使电压表示数为 Uₙ；
②________________________，开关 S₃ 断开，S₁、S₂ 闭合，记录电压表的示数 U₂；
③小灯泡额定功率的表达式 Pₙ =______（用 R、Uₙ、U₂ 表示）。

答案：
(1)3　
(2)灯泡与灯座　
(3)1.25
(4)断开开关
(5)图线不应画成直线，横坐标的标度取值过大
(6)②保持滑动变阻器滑片位置不变
　③U额×$\frac{U−U}{R}$
