《2024年世纪金榜百练百胜九年级物理全一册沪科版》

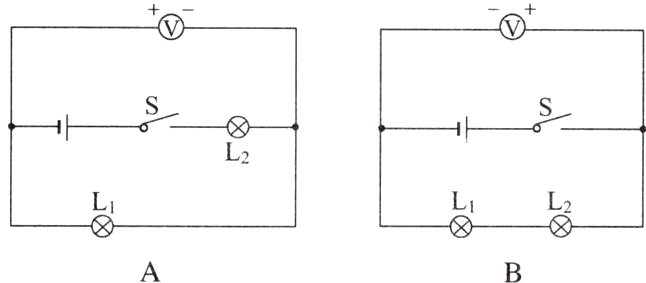

9.（2023·安徽淮北期末）在如图所示的电路中，能用电压表正确测出灯L₁两端电压的是 （ ）

答案： D 由题图可知，电压表接到了$L_{1}$的两端，但正负接线柱接反了，故A不符合题意；由题图可知，电压表测的是两灯串联的总电压或电源电压，故B不符合题意；由题图可知，电压表接到了$L_{2}$的两端，测的是$L_{2}$两端电压，故C不符合题意；由题图可知，电压表与$L_{1}$并联，测$L_{1}$两端的电压，正负接线柱连接正确，故D符合题意。

10. 如图电源电压保持不变，当S₁、S₂都闭合和S₁闭合、S₂断开时，电压表测得的电压分别是 （ ）


A. 电源和L₁
B. 电源和L₂
C. L₂和L₁
D. L₁和L₂

答案： A 由题图知，当$S_{1}$、$S_{2}$都闭合时，$L_{2}$被短路，电路为$L_{1}$的简单电路，电压表测电源的电压；当开关$S_{1}$闭合、$S_{2}$断开时，两灯泡串联，电压表测$L_{1}$两端的电压。

11. 某同学用一只有“0～3 V”和“0～15 V”两个量程的电压表，在测量电压时用的是“0～3 V”的量程，但记录的读数却是6.5 V，则该同学实际测的电压值最有可能是 （ ）
A. 5 V B. 2.5 V C. 1.3 V D. 11.5 V

答案： C 该同学在测量电压时用的是$0～3\ V$的量程，分度值为$0.1\ V$，但记录的读数却是$6.5\ V$，所以他是根据$0～15\ V$量程进行读数的；电压表大量程的分度值是小量程分度值的5倍，所以实际测量电压值是$\frac{6.5}{5}\ V = 1.3\ V$，C正确。

12. 灯L₁与灯L₂串联，先用电压表正确地测出了灯L₁两端的电压，如图所示。再测灯L₂两端的电压时，只将电压表接A的一端改接C，这种接法________（选填“正确”或“不正确”），原因是：________________________。

答案： 不正确　电压表的“正负”接线柱接反了

13. 如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转情况可知：锌片是盐水电池的________极，电池的电压为________V。

答案： 负　$0.6$

14. 如图所示的电路中，开关S闭合后，两灯泡均能发光，则甲是________表，乙是________表。（均选填“电流”或“电压”）

答案： 电流　电压

15.（2024·汕头期末）如图甲为小明在某次实验中连接的电路图，电源电压为6 V，当S闭合时，电压表测量________的电压，电压表的示数如图乙所示为________V。

答案： 灯泡$L_{1}$　$1.5$

16.（2024·上海质检）请用笔画线代替导线，将图（a）中的实物连接成正确电路，要求：电流表测通过小灯泡的电流，电压表测小灯泡两端的电压。若电路中的电流为0.26 A，请在图（b）中标出电流表指针的位置及其所连接的接线柱。

答案：
　　　

17. 利用酸甜多汁的水果、铜片和锌片可以制作出水果电池。若实验室中提供有电压表、电流表、发光二极管、开关、干电池、不同阻值的定值电阻、滑动变阻器和足够多的导线，请你利用上述实验器材写出一种验证水果电池正、负极的方法。（写明选用器材、现象及判断）

答案： 选择电压表、开关等器材，将电压表和开关用导线与水果电池的铜片和锌片串联起来，闭合开关，如果电压表指针向右偏，则与电压表正接线柱相连的为水果电池的正极；如果电压表指针向左偏，即反偏，表明与电压表正接线柱相连的为水果电池的负极。
