《2024年世纪金榜百练百胜九年级物理全一册沪科版》

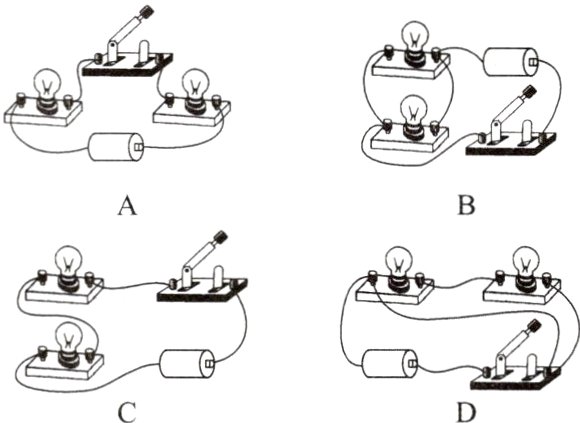

1 如图所示的电路中，两个小灯泡并联使用的是（ ）

答案： B

2（2023·济宁中考）如图所示的电路中，闭合开关时，下列说法正确的是（ ）

A. 灯L₁与灯L₂串联
B. 开关只能控制灯L₂
C. 电流表测灯L₁的电流
D. 电流方向是从电流表经a流向开关

答案： C

3（2023·泰安中考）如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。已知灯泡L₁、L₂中只有一个出现了故障，其他元件均完好。下列说法正确的是（ ）

A. 可能是灯泡L₁短路
B. 可能是灯泡L₂短路
C. 可能是灯泡L₁开路
D. 一定是灯泡L₂开路

答案： B

4（2023·永州中考）如图所示，当开关S闭合后，电流表无示数，电压表的示数接近电源电压。若电路中只有一处故障，则故障可能是（ ）

A. 灯L₁开路
B. 灯L₁短路
C. 灯L₂开路
D. 灯L₂短路

答案： A

5（2023·达州中考）如图所示，电源电压不变，闭合开关S，灯泡L₁、L₂都发光。一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（ ）

A. 灯泡L₁和L₂发光时，两灯并联
B. 灯泡熄灭是由于灯L₂开路造成的
C. 灯泡熄灭是由于灯L₁开路造成的
D. 灯泡熄灭是由于灯L₂短路造成的

答案： C

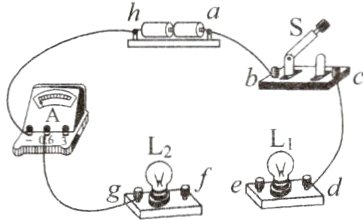

6（2023·成都中考）如图所示的实验电路，还有部分导线未连接，字母a、b、c、d、e、f、g、h表示各元件的接线柱。下列操作能让灯L₁、L₂都亮起来的是（ ）

A. 用导线连接d、f，再闭合开关S
B. 用导线连接b、f，再闭合开关S
C. 用一根导线连接e、g，用另一根导线连接d、f，再闭合开关S
D. 用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S

答案： C 用导线连接d、f，再闭合开关S，灯L₂亮，灯L₁不亮，故A错误；用导线连接b、f，再闭合开关S，灯L₂亮，灯L₁未连入电路，L₁不亮，故B错误；用一根导线连接e、g，用另一根导线连接d、f，再闭合开关S，两灯并联，L₁、L₂都亮，故C正确；用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S，电源短路，两灯都不亮，且会烧坏电源，故D错误。

7（2023·镇江期中）如图所示的电路图，（1）若闭合S₂，断开S₁、S₃时，两灯________联；（2）若闭合S₁、S₃，断开S₂时，两灯________联；（3）若闭合S₂、S₃，断开S₁时，灯________发光；同时闭合________，会出现短路。

答案：
(1)串
(2)并
(3)L₁ S₁和S₂

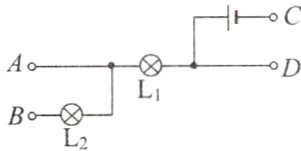

8 如图所示电路中，A、B、C、D是四个接线柱。若要使灯L₁、L₂并联，应该用导线将________和________分别连接起来；若要使灯L₁、L₂串联，应将________连接起来。

答案： A、C B、D B、C
