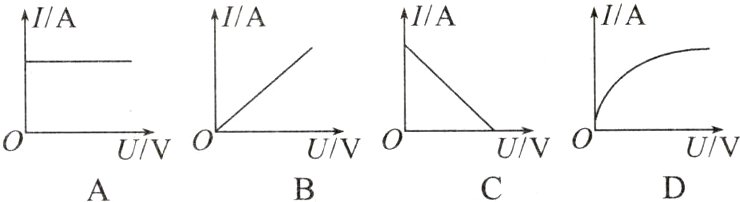

1 下列图像能反映通过定值电阻的电流随两端电压变化规律的是 （ ）

答案： B 对于定值电阻，通过的电流与其两端的电压成正比，其图像为过原点的直线，故B符合题意，A、C、D不符合题意。

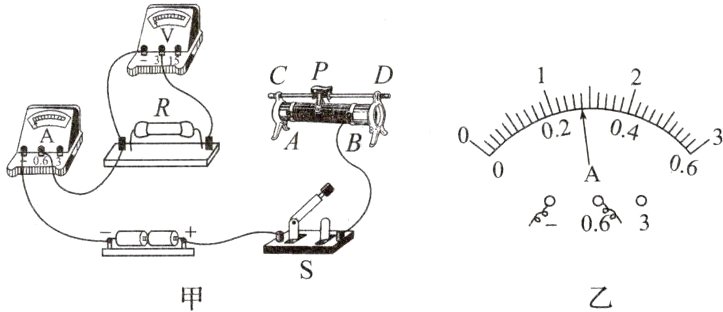

2 小强在探究“通过导体的电流跟电压的关系”实验中，根据实验目的设计出实验电路图，并按电路图连接实验器材如图甲所示。


(1)请用笔画线代替导线，将电路连接完整。
(2)连接电路过程中，开关应处于________状态，闭合开关前应将滑动变阻器的滑片置于________(选填“A”或“B”)端。
(3)实验中要控制________不变，通过调节滑动变阻器改变电阻两端的______。
(4)实验过程中，电流表和电压表示数记录如表：

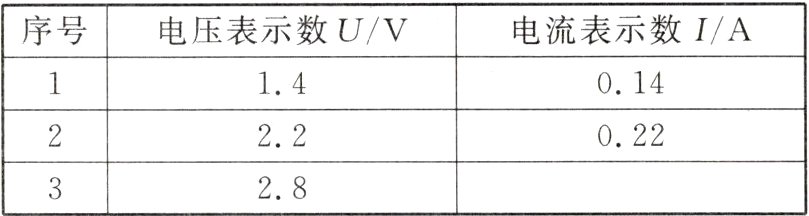

|序号|电压表示数U/V|电流表示数I/A|
|----|----|----|
|1|1.4|0.14|
|2|2.2|0.22|
|3|2.8|______|

表中空白处的电流值如图乙所示，该值为______A。
(5)分析实验数据可得结论：当电阻一定时，____________________。

答案：

(1)
(2)断开 A
(3)电阻 电压
(4)0.28
(5)电流跟电压成正比

3 如图所示为探究“电流与电阻关系”的实验电路图，每次实验必须保持大小不变的是 （ ）

A. 电压表的示数 B. 电流表的示数
C. 定值电阻的阻值 D. 滑动变阻器的阻值

答案： A 在探究“电流与电阻关系”时采用控制变量的实验方法，所以要控制定值电阻两端的电压不变，即电压表的示数不变，改变定值电阻的阻值。

4 (2024·哈尔滨期中)在探究“电压一定时，电流跟电阻关系”的实验中，设计电路图如图所示。连接好电路，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。造成这一现象的原因可能是 （ ）

A. 电流表坏了 B. 滑动变阻器短路
C. 电阻处接触不良 D. 电阻短路

答案： C 如果电流表坏了，电压表也不会有示数，故A不符合题意；如果滑动变阻器短路，电流表有示数且更大，故B不符合题意；闭合开关，移动滑动变阻器的滑片，电压表示数始终接近电源电压，原因可能是电压表所测量的电阻开路或接触不良，故C符合题意；如果电阻短路，电流表的示数将变大，故D不符合题意。

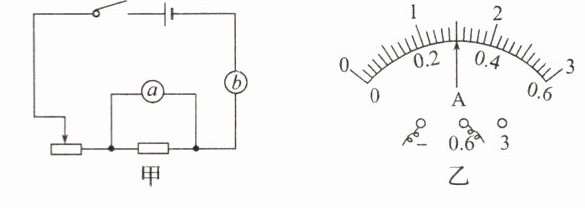

5 小明“探究电流与电阻关系”的实验电路图如图所示。

(1)电路图甲中的a是__________表，b是__________表。
(2)闭合开关，移动滑动变阻器的滑片，当5 Ω的电阻两端电压为1.5 V时，电流表的示数如图乙所示为__________A。
(3)接下来应换用____________________，调节滑动变阻器滑片的位置，保持____________________不变，并记录电流表的示数如表：

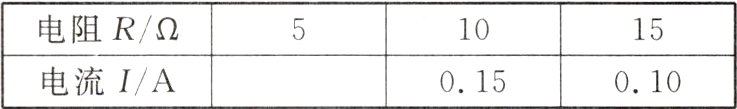

|电阻R/Ω|5|10|15|
|----|----|----|----|
|电流I/A| |0.15|0.10|

分析表中数据，可得结论：保持电压一定时，____________________。

答案：
(1)电压 电流
(2)0.3
(3)不同阻值的电阻 电压表的示数 电流跟电阻成反比
