《2024年世纪金榜百练百胜九年级物理全一册沪科版》

1 如图所示电路，闭合开关后发现小灯泡甲比乙亮，则三个电流表的示数关系正确的是 （ ）

A. $I_1＞I_2$
B. $I_2＜I_3$
C. $I_1 = I_3$
D. $I_1 = I_2 + I_3$

答案： 1.C

2 如图所示电路，两个不同规格的小灯泡并联在电路中，闭合开关后，通过$a、b、c、d$四处电流的大小关系正确的是 （ ）

A. $I_a = I_b$
B. $I_a = I_c$
C. $I_b = I_c$
D. $I_a = I_d$

答案： 2.D

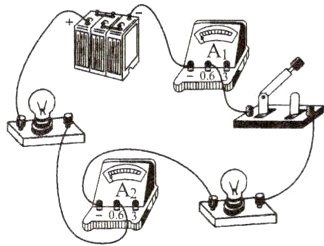

3 如图所示的电路中，当开关闭合后，电流表$A_2$的示数为0.45 A，则电流表$A_1$的示数是________ A。

答案： 3.0.45

4 如图所示的电路中，当开关S闭合时，电流表$A_1$和$A_2$的示数为0.6A和0.4A，则通过灯$L_1$的电流是________ A。通过灯$L_2$的电流是________ A。

答案： 4.0.2　0.4

5 串联在电路里的两盏灯甲和乙，若甲比乙亮，则通过甲灯的电流$I_{甲}$与通过乙灯的电流$I_{乙}$的大小相比较是 （ ）
A. $I_{甲}＞I_{乙}$
B. $I_{甲}＜I_{乙}$
C. $I_{甲}=I_{乙}$
D. 无法判断

答案： 5.C

6 (2023·恩施中考)一间教室安装有10盏规格相同的日光灯，正常工作时，通过门边总控开关的电流是1.8 A。自习时，为节能，关掉讲台的2盏灯，通过总控开关的电流变为 （ ）
A. 1.44 A
B. 1.62 A
C. 1.8 A
D. 2.16 A

答案： 6.A

7 如图，闭合开关S，$A_1$示数为1.2 A，$A_2$示数为0.8 A，$A_3$示数为1.0 A，下列说法正确的是 （ ）

A. 灯泡$L_1、L_2、L_3$是串联的
B. 通过灯泡$L_1$的电流为0.3 A
C. 通过灯泡$L_2$的电流为0.8 A
D. 通过灯泡$L_3$的电流为0.4 A

答案： 7.D

8 (2023·韶关期中)如图所示电路，开关$S_1、S_2、S_3$都已断开。
(1)只闭合开关$S_1、S_3$时，电流表$A_1$测__________的电流；
(2)只闭合开关$S_2$时，灯$L_1、L_2$组成__________联电路，电流表$A_1$的示数__________（选填“大于”“小于”或“等于”）电流表$A_2$的示数。

答案： 8.
(1)1　　
(2)串　　等于

9 (2024·衡阳期中)如图甲所示的电路图，$L_1$和$L_2$是__________联的。开关闭合时，两个电流表的示数分别如图乙和图丙，判断$A_2$的读数应该是__________；流过灯$L_2$的电流大小是__________。

答案： 9.[解析]因为两个灯泡并列连接在电路里，所以两灯泡是并联连接。由题图可知,电流表A:测量干路中的电流,所以电流表
A的读数应大于电流表A的读数,根据两表指针摆动的幅度可知,电流表A的量程为(0~3A,分度值为0.1A,则1=
　1A;电流表A的量程为(0~0.6A.分度值为0.02A,则I=0.5A,流过灯L.的电流1=I−I=1A|　0.5A=0..⁵A 答案:并　0.5A　0.5A

10 如图是小明连接“测量并联电路电流规律”的实验电路，细心的小红发现，若闭合开关S，电路将__________（选填“开”“通”或“短”）路。要使电路中的两灯$L_1$与$L_2$并联，则应断开开关，将导线__________端（选填“A”“B”“C”或“D”）拆下，改接到F处接线柱上，形成正确的电路。改接正确后，则电流表测灯__________的电流。

答案： 10.[解析]闭合开关S,电流从电源正极经导线到D,再经导线到B,经开关回到电源负极,电路中没有用电器,电路将短路;要使电路中的两灯1　与1并联,则应断开开关，由于电流从电流表正接线柱流人,负接线柱流出,应将从电源正极引出的导线D端拆下，改接到F处接线柱上;闭合开关,电流从正极流出分两支,一支过1.,另一支过电流表、L,合后回到电源负极。　改接正确后,电流表在L　所在的支路,则电流表测灯L的电流。
　　答案:短　D　1
