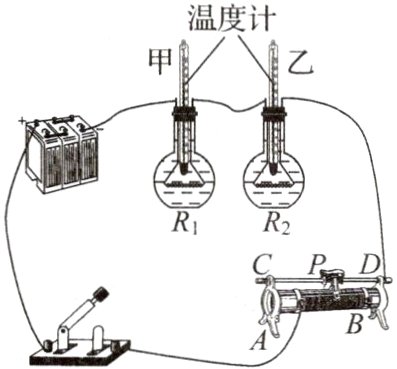

9（2024·昆明模考）为了研究“电流产生的热量与哪些因素有关”，小芳小组采用如图所示的装置进行探究。

(1)为了便于比较两根电阻丝通过电流后产生热量的多少，甲、乙两烧瓶中要装入__________相等、初温相同的同种液体。为了在较短时间内达到明显的实验效果，实验时应选用的液体是________（选填“煤油”或“水”）。
(2)本实验中电阻产生热量的多少是通过____________________（选填“温度计示数”或“加热时间”）来反映的。在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是______。
A. 探究电流与电压、电阻的关系
B. 利用小桌陷入海绵的深度判断压力的作用效果
C. 研究光的传播时，引入光线
D. 探究声音的传播条件
(3)已知电阻丝$R_1$和$R_2$的材料和长度相同，$R_1$的横截面积大于$R_2$，通电一定时间后，可以看到________（选填“甲”或“乙”）瓶中煤油温度升得高，这表明在相同时间内，电流相同的情况下，导体的电阻越__________（选填“大”或“小”），电流通过导体时产生的热量越多。

答案：
(1)质量　煤油　
(2)温度计示数 B　
(3)乙　大

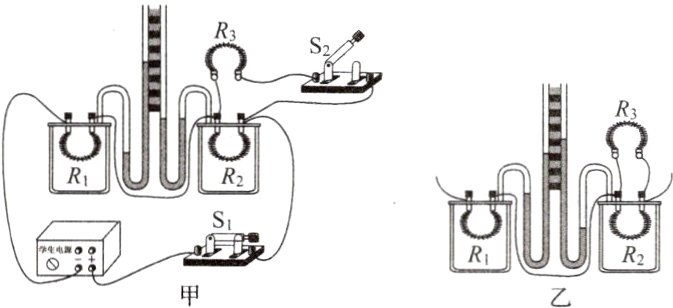

10（拓展创新）（2023·汕头期末）物理兴趣小组利用课余时间做实验探究影响电热的因素，器材及电路如图甲所示，其中$R_1 = 5\ \Omega$，$R_2 = R_3 = 10\ \Omega$。

(1)只闭合$S_1$可以探究电流产生热量与________的关系；电流产生热量的多少可以通过U形管左右液面高度差反映出来，这种物理研究方法叫__________法。通电一段时间后，小刚发现两个U形管的左右液面高度差如甲图中所示，他指出实验出现问题，建议停止实验并检查器材，若问题是出现在两个空气盒中的一个，那么是哪一个空气盒出现了什么问题？____________________。兴趣小组排除原因后继续实验，一段时间，观察到两U形管液面如图乙所示，表明在电流和通电时间相同的情况下，________越大，产生的热量越多；
(2)闭合$S_1$和$S_2$，通过$R_1$的电流是$R_2$的2倍，左侧U形管内液柱的高度差比右侧更大，这说明________（选填“电流”或“电阻”）对产生热量的多少影响更大。小明利用甲图器材，再增加一个秒表，________（选填“能”或“不能”）完成“电阻和通电时间一定时，电流对电热的影响”的实验探究，理由是______________________________。

答案：
(1)电阻　转换　右边空气盒漏气　电阻
(2)电流　能　先闭合$S_1$、断开$S_2$,用秒表记录通电时间及左侧U形管液面的高度差;然后断开$S_1$,待左侧U形管液面相平后,再闭合$S_1$、$S_2$,此时通过$R_1$的电流变大,通电时间与第一次相同,记录左侧U形管液面的高度差,通过比较两次液面的高度差关系,就能探究出电流对电热的影响
