《2024年世纪金榜百练百胜九年级物理全一册沪科版》

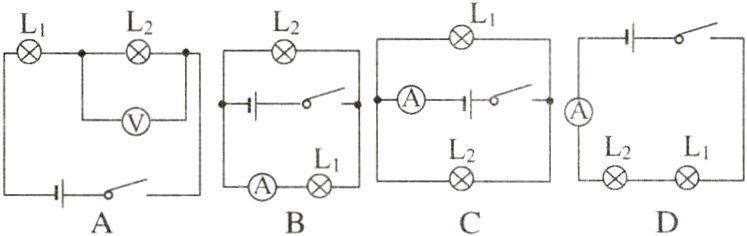

10（2023·泰安中考）下列电路中，闭合开关后，电流表能正确测量出通过灯泡L₂电流的是 （ ）

答案： D 电路中使用的是电压表，不能测量出通过灯泡$L_{2}$电流，故 A 错误；闭合开关后，该电路为并联电路，电流表与$L_{1}$串联在支路中，能直接测量$L_{1}$的电流，故 B 错误；闭合开关后，该电路为并联电路，电流表接在干路中，测量的是总电流，无法直接测量$L_{2}$的电流，故 C 错误；闭合开关后，该电路为串联电路，电流表能测量通过$L_{2}$的电流，故 D 正确。

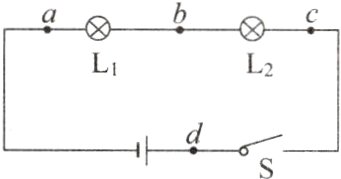

11（2023·烟台中考）在电学实验中，遇到电路故障时常用电压表来检测。如图所示，电源电压恒为4.5 V，闭合开关后两灯均不亮，用电压表先后测得ad、ac和ab两端的电压均为4.5 V，则故障可能是 （ ）

A. 灯L₁开路
B. 灯L₂开路
C. 灯L₁短路
D. 灯L₂短路

答案： A 根据电路图可知，两个灯泡串联接入电路中；闭合开关后两灯均不亮，这说明电路出现了开路故障；用电压表先后测得$ad$、$ac$和$ab$两端的电压均为$4.5\ V$，这说明$a$到电源负极、$b$到电源正极之间是接通的，所以故障是$ab$之间出现了开路现象，即灯$L_{1}$开路。

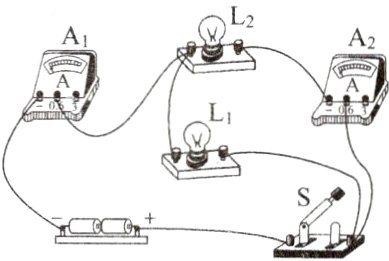

12（2023·天津中考）在探究串、并联电路中电流的规律时，做了如图所示的实验。闭合开关后，电流表A₁、A₂的示数分别为0.5 A和0.3 A，则通过小灯泡L₁的电流为_______A，通过小灯泡L₂的电流为_______A。

答案： 【解析】由实物图可知，两灯泡并联，电流表$A_{1}$测干路的电流，电流表$A_{2}$测灯$L_{2}$的电流；闭合开关后，电流表$A_{1}$、$A_{2}$的示数分别为$0.5\ A$和$0.3\ A$，即$I = 0.5\ A$，$I_{2}=0.3\ A$，由并联电路的特点可知，流过小灯泡$L_{1}$的电流为：$I_{1}=I - I_{2}=0.5\ A - 0.3\ A = 0.2\ A$。
答案：$0.2$ $0.3$

13（2023·怀化中考）在如图所示电路中，闭合开关后电压表V₁的示数为2.5 V，V的示数为4.5 V，则电路的电源电压为_______V，灯L₂两端电压为_______V。

答案： 【解析】由电路图可知，闭合开关，两个灯泡串联，电压表$V_{1}$测$L_{1}$两端的电压，电压表$V_{2}$测$L_{2}$两端的电压，电压表$V$测电源电压，所以电路的电源电压为$U = 4.5\ V$，灯$L_{1}$两端的电压为$U_{1}=2.5\ V$，因为串联电路两端的电压等于各部分电路两端的电压之和，所以灯$L_{2}$两端的电压为$U_{2}=U - U_{1}=4.5\ V - 2.5\ V = 2\ V$。
答案：$4.5$ $2$

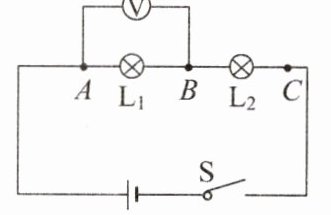

14（2023·成都中考）某小组同学利用如图所示电路探究串联电路中的电压关系。
（1）下列操作不正确的是_______。
A. 连接电路时，开关S处于断开状态
B. 连接电压表时，试触后再选择合适量程
C. 将电压表A接点连线转接至C接点，测量L₂两端电压
（2）测量灯泡L₁两端电压时，两灯突然熄灭，电压表示数变为0，若故障可能是由某只灯泡“短路”或“开路”引起的，则发生故障的灯泡及故障类型是________________。

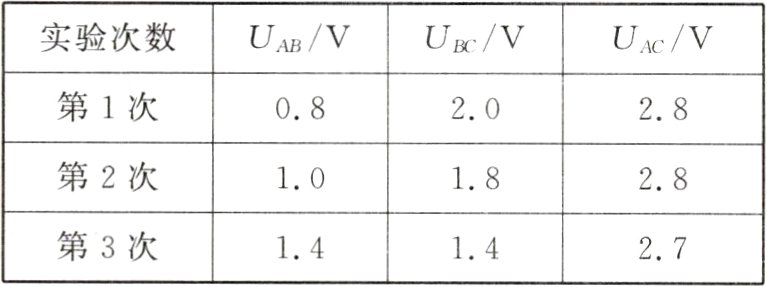

（3）该小组同学用几个灯泡代替故障灯泡，继续进行实验，记录数据如表所示。

分析表中实验数据，在误差允许范围内，可得出的结论是_______。
A. 串联电路中各处电流相等
B. 灯泡阻值随灯泡两端电压增大而增大
C. 串联电路中电阻值越大的部分两端电压越大
D. 串联电路两端的电压等于各部分电路两端的电压之和

答案： 【解析】
（1）为了保护电路，连接电路时开关$S$处于断开状态，故 A 正确；为了不超过程程，所以电压表可通过试触来选择合适的量程，故 B 正确；测量完$L_{1}$两端的电压后，在测量$L_{2}$两端的电压时，将电压表$A$接点连线转接至$C$接点，这样导致电压表正负接线柱接反了，不能测量出$L_{2}$两端电压，故 C 错误；
（2）两灯泡都熄灭，可能是某个灯泡开路或两个灯泡都短路，由题意知故障可能是由某只灯泡“短路”或“开路”引起的，所以应该是一个灯泡开路，由于电压表的示数为零，说明电压表与电源的两端不相连，所以故障为小灯泡$L_{2}$开路；
（3）分析表格数据，在误差允许的范围内，比较$AB$间、$BC$间、$AC$间的电压值可得：串联电路中总电压等于各部分电路电压之和，故 D 正确。
答案：（1）C （2）小灯泡$L_{2}$开路 （3）D

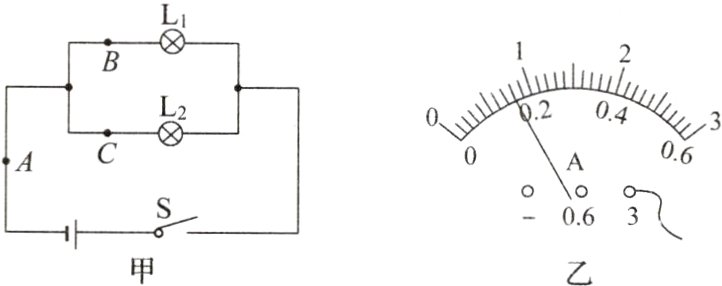

15（2022·陕西中考）在“探究并联电路电流特点”的实验中，小华设计了如图甲所示的电路进行实验。
（1）连接电路时，开关应处于_______状态；
（2）实验中，在A、B、C三处各接入一个电流表，并选择合适的量程，闭合开关，测得A、B、C三处的电流分别为Iₐ、I₈、Iₑ。更换多组_______（选填“相同”或“不同”）规格的灯泡重复实验，部分实验数据如表所示；
实验序号|　　Iₐ/A　　I₈/A|　　Iₑ/A
　　　　　1　　　0.46　　0.18　　0.28
　　　　　2　　　0.36　　0.20　　0.16
　　　　　3　　　　0.7　　0.32　　0.38
（3）分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是________________（写出关系式）；
（4）小华在某次实验时，测得C处电流Iₑ为0.30 A，观察到A处电流表指针位置如图乙所示，则A处电流大小为_______A。

答案： 【解析】
（1）连接电路时，避免电路中电流过大，烧坏用电器，所以开关要断开。
（2）为了避免实验的偶然性，需要更换不同规格的灯泡重复实验。
（3）通过分析三次实验可知，$C$处的电流$I_{C}$与$B$处的电流$I_{B}$的和等于$A$处的电流$I_{A}$，即并联电路中干路电流与支路电流的关系$I_{A}=I_{B}+I_{C}$。
（4）由表格中的数据可知，电流的最大值是$0.7\ A$，所以电流表接入电路中的量程是$0～3\ A$，此时电流表的示数为$0.8\ A$。
答案：（1）断开 （2）不同 （3）$I_{A}=I_{B}+I_{C}$ （4）$0.8$
