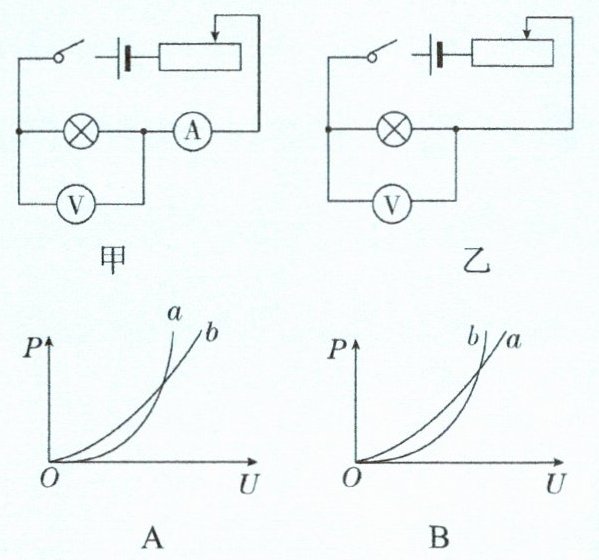

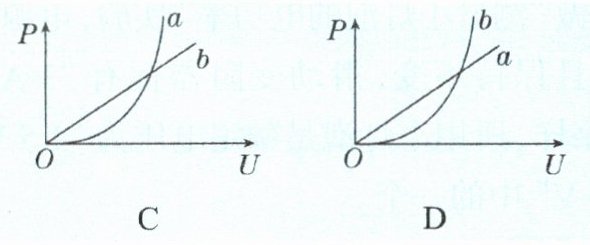

3. 某校两同学通过实验研究小灯泡的电功率与其两端电压的关系，已知小灯泡的额定电压为2.5V、额定功率为0.75W。小明同学设计了如图甲所示的电路进行研究，他先测出若干组电压值和电流值，再由P = UI求得对应的电功率，并作出电功率随电压变化的图线a。小红同学设计了如图乙所示的电路进行研究，她先由R = $\frac{U_{额}^{2}}{P_{额}}$计算出小灯泡的电阻R，再测出若干个电压值，最后根据P = $\frac{U^{2}}{R}$求得对应的电功率，也作出电功率随电压变化的图线b。则下列反映了他们的实验结果的图线是( )

答案： B　易错分析:
关于小灯泡最容易犯的错误就是常忽略其电阻受温度影响。实际上小灯泡的电阻会随温度的升高而变大，其电阻不是一个定值。有时候我们可以忽略其电阻变化，但有时候我们不能忽略其电阻变化。所以大家在做题时一定要看清题意

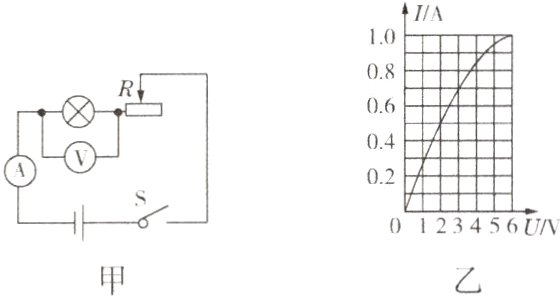

4. 如图甲所示的电路，电源电压为9V且保持不变，小灯泡标有“6V　6W”的字样，小灯泡的电流随电压的变化曲线如图乙。求：

(1)小灯泡正常发光时的电阻；
(2)当电流表的示数为0.7A时，小灯泡的电功率；
(3)当电压表的示数为2V时，整个电路10s内消耗的电能。

答案：
(1)6Ω　
(2)2.1W
(3)45J
