《2024年中考档案初中同步学案导学九年级物理全一册人教版青岛专版》

1.实验注意事项:连接实物时,开关应______,目的是______________;电压表应用______法来选择量程。

答案： 断开 防止短路,保护电路 试触

2.串、并联电路电压规律
(1)串联电路中电源两端电压等于____________________,公式表示: ______。
(2)并联电路中电源两端电压与______两端的电压相等,公式表示: ______。
(3)把文字结论用公式表示,是运用了______________________________法。
(4)串联电池组两端的电压等于______________________________。

答案：
(1)各用电器两端的电压之和 $U = U_{1}+U_{2}$
(2)各支路 $U = U_{1}=U_{2}$
(3)等价变换
(4)每节电池两端电压之和

1.如图所示的电路,电源电压保持不变。当开关S₁断开、S₂闭合时,电压表的示数为4.5 V;当开关S₁闭合、S₂断开时,电压表的示数为3 V,则L₁和L₂两端的电压分别为( )

A.3 V和4.5 V
B.1.5 V和4.5 V
C.3 V和1.5 V
D.1.5 V和3 V

答案： C

2.(原创题)如图所示的电路,当开关闭合时,电压表示数为2 V,电源电压为5 V,则下列说法正确的是( )

A.L₁两端的电压为3 V
B.L₂两端的电压为3 V
C.L₂两端的电压为5 V
D.L₁两端的电压为2 V

答案： A

3.装饰用的每个小彩灯两端电压不允许超过10 V,问至少要串联多少只小彩灯才能用家庭电路作供电电源( )
A.20只
B.21只
C.22只
D.15只

答案： C

4.(教材动手动脑学物理改编)把三节干电池按照不同方式连接起来后,用电压表测量它们的总电压。
(1)若把三节干电池并联起来,则电压表应选择量程______,测量结果是______V;
(2)若把三节干电池串联起来,则电压表应选择量程______,测量结果是______V。

答案：
(1)0~3 1.5
(2)0~15 4.5

5.(江苏无锡中考)如图所示,灯L₁比灯L₂亮,电压表V₂示数为6 V,下列说法正确的是( )

A.电压表V₁示数为6 V
B.电压表V₁示数大于6 V
C.电压表V示数小于6 V
D.电压表V示数大于6 V

答案： A

6.(柳州期末)如图所示的电路,已知电源电压为U,L₁比L₂亮。当开关闭合后,L₁、L₂两端电压分别为U₁、U₂。下列物理量的关系式正确的是( )

A.U₁=U₂
B.U₁＜u₂
C.U₁＞U₂
D.U₁+U₂=U

答案： A

7.甲、乙两灯泡并联接在同一电源上,甲灯比乙灯亮,且通过两灯的电流之比是2∶1,则甲乙两灯两端电压之比是( )
A.1∶2
B.2∶1
C.1∶1
D.条件不足,无法确定

答案： C

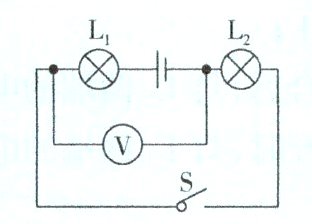

8.(四川甘孜州中考)如图所示,电源电压是3 V且保持不变,S闭合后电压表示数为1 V,则灯L₂两端的电压为______V;若S断开,电压表示数将______(选填"变大""变小"或"不变")。

答案： 1 变大
