5.（大庆）小明想探究光敏电阻的特性，他身边有以下器材：电压为6 V的电源、滑动变阻器、电流表、小灯泡、阻值为20 Ω的定值电阻$R_{0}$、光敏电阻、开关及导线若干。但他发现这块电流表的刻线是清晰的，所标数值是模糊的。

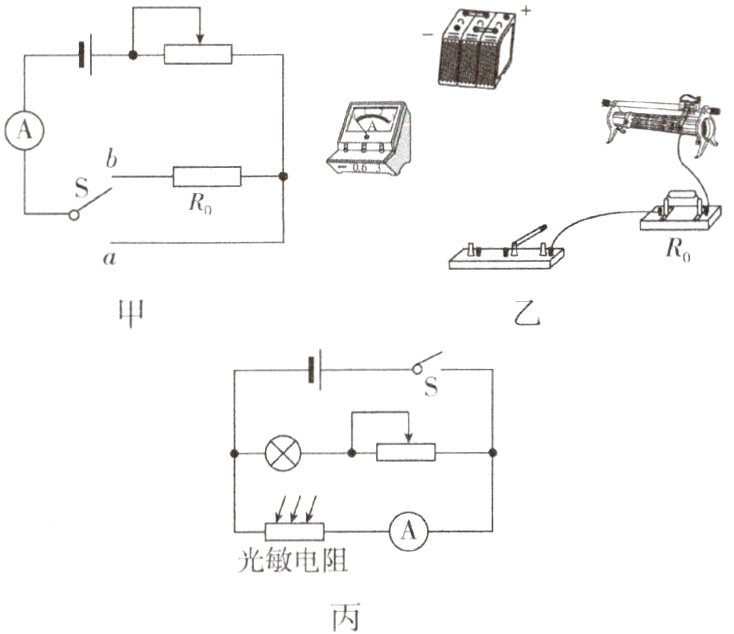

(1)为了测量电流表的量程，他设计了如图甲所示的电路图，实验步骤如下：
①用笔画线替代导线补上实物图乙中所缺的四根导线。
②闭合开关前，滑动变阻器的滑片应置于最______(选填“左”或“右”)端。
③开关$S$接$a$，调节滑动变阻器，使电流表指针指向最大刻度值处，然后保持滑动变阻器滑片位置不变，开关$S$接$b$，发现电流表指针指向最大刻度值的三分之一处。
④由以上信息可知，滑动变阻器接入电路的阻值为______Ω，该电流表的最大刻度值为________A。
(2)小明利用上述部分元件来探究光敏电阻的特性，他设计的实验电路如图丙所示，并进行如下操作：
①实验中保持小灯泡正对光敏电阻(不考虑其他光源对光敏电阻阻值的影响，忽略小灯泡阻值变化)，由左向右缓慢调节滑动变阻器，会发现小灯泡发光______(选填“变亮”或“变暗”)。
②同时观察到电流表的示数变大，由以上实验现象可知：光敏电阻的阻值随着光照强度的增大而________(选填“增大”或“减小”)。

答案：

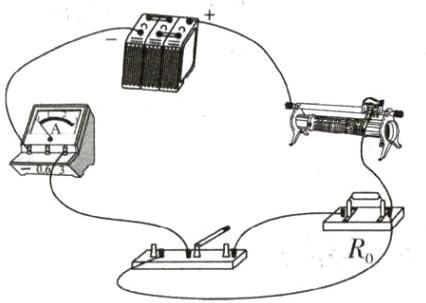

（1）①如图所示 ②左 ④10 0.6

（2）①变亮 ②减小
