《2024年中考档案初中同步学案导学九年级物理全一册人教版青岛专版》

1.（西藏中考）如图所示，开关闭合后，电压表V₁的示数为2 V，电压表V₂的示数为5 V，则R₁:R₂等于(　　　)
　　　　　　
A.2:5　　
　B.5:2　
　C.3:2
　D.2:3

答案： D

2.如图所示，电源电压保持不变，先闭合开关S₁，电压表示数为U₁；再闭合开关S₂，电压表示数为U₂，则电阻R₁、R₂的阻值之比为(　　　)
　　　　　　
A.U₁:U₂　　　　　　　B.U₂:U₁
C.U₂:(U₂ - U₁)　　　　　D.U₁:(U₂ - U₁)

答案： D

3.一个灯泡正常工作时两端电压为3 V，阻值为15 Ω，将其接在9 V的电源上使其正常工作，需给灯泡　(　　　)
A. 串联一个45 Ω的电阻　
B. 并联一个45 Ω的电阻
C. 串联一个30 Ω的电阻
D. 并联一个30 Ω的电阻

答案： C

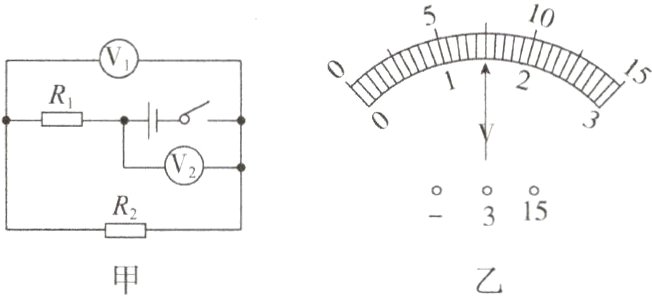

4.如图甲所示的电路，当闭合开关后两电压表的指针偏转均如图乙所示，则R₁与R₂的电阻之比为(　　　)
　　
A.4:1　　　
　B.1:4　
　C.5:1　
　D.1:5

答案： A

5.如图所示，电源电压U保持不变，滑动变阻器的最大阻值为R₂。当滑动变阻器的滑片在a端时，电压表的读数为2 V；当滑片滑到b端时，电压表的读数为1 V，则R₁:R₂=________
　　　　　　

答案： 1:1

6.如图所示的电路，电源电压不变。闭合开关S，移动滑动变阻器的滑片P至某位置时，电流表的示数为I₁；移动滑片P至另一位置时，电流表的示数为I₂，电压表示数为1 V。若I₁:I₂=4:3，前后两次滑动变阻器连入电路的阻值之比为2:3，则电源电压为________V
　　　　　　

答案： 4

7.将电阻R₁和R₂并联后接在电源两端，若R₁、R₂的阻值分别为5 Ω和15 Ω，如图所示，则闭合开关S后，电流表A与A₁的示数之比为(　　　)
　　　　　　　　　
A.3:1　
　B.1:4　　
　C.4:1　　
　D.4:3

答案： D

8.如图所示的电路，当开关S闭合后，电流表A₁、A₂的示数之比是3:5，则灯L₁和L₂的电阻之比为(　　　)
　　　　　　　　　　　　　
A.2:3　
　B.3:2　　
　C.3:5　
　D.5:3

答案： B

9.如图所示的电路，电源电压保持不变。当开关S闭合时，电流表示数为0.8 A；开关S断开后，电流表的示数改变了0.5 A，则R₁与R₂的阻值之比为(　　　)
　　　　　　　　　　　　
A.13:5　
　B.3:5　　
　C.5:3　
　D.5:8

答案： C

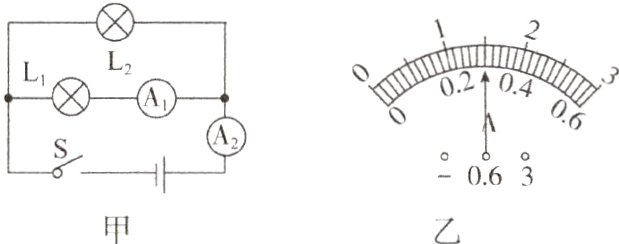

10.（广安中考）如下图甲所示的电路中，当开关闭合后，电流表A₁、A₂的指针偏转均如图乙所示，则通过L₂的电流为________，灯泡L₁和L₂的电阻之比是________
　　

答案： 1.2A　4:1
