5.（探究题）在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源(电压恒为4.5V)，电流表、电压表和开关各一个，四个定值电阻(10Ω、15Ω、20Ω、30Ω)，两个滑动变阻器(规格分别是“5Ω　2A”“20Ω 1A”)，导线若干。
　

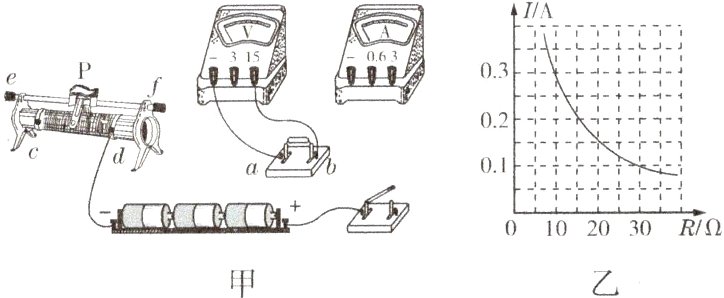

(1)请用笔画线表示导线，在图甲中将实验电路连接完整。
(2)在连接电路时，要求先将开关、滑动变阻器分别处于______。
A. 断开、阻值最小处
B. 闭合、阻值最小处
C. 断开、阻值任意
D. 断开、阻值最大处
(3)实验时，先在ab间接入阻值为10Ω的电阻，移动滑片P，使电压表示数为3V，并记录相应的电流值；再改接入阻值为15Ω的电阻，此时滑片P应向______(选填“c”或“d”)端移动，这样移动滑片的目的是______。
(4)本实验需在ab间先后接入上述四个定值电阻，为完成整个实验，应该选取规格为______的滑动变阻器。
(5)通过实验获取数据，得到如图乙所示导体的电流I随电阻R变化的图象，由图象可得出的结论是什么？

答案：

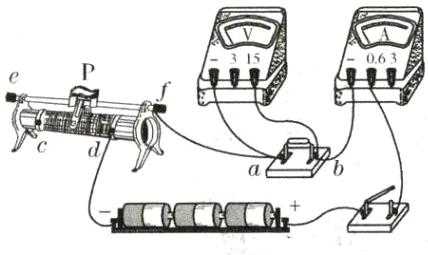

(1)如图所示

(2)D
(3)c 使定值电阻两端的电压保持3V不变
(4)“20Ω　1A”
(5)电压一定时,通过导体的电流与导体的电阻成反比
