1.（青岛）如图所示的电路，电源电压$U$保持不变，定值电阻$R_{1}＞R_{2}$，闭合开关$S$，通过电阻$R_{1}$、$R_{2}$和干路的电流分别是$I_{1}$、$I_{2}$和$I$；$R_{1}$、$R_{2}$两端的电压分别是$U_{1}$、$U_{2}$。下列判断正确的是( )

A.$I_{1}＞I_{2}$
B.$I = I_{1}+I_{2}$
C.$U_{1}＞U_{2}$
D.$U = U_{1}+U_{2}$

答案： B

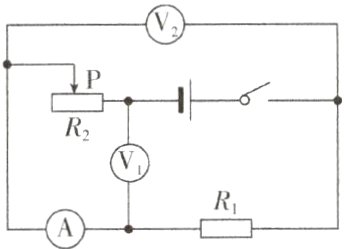

2.（东营）如图所示，电源电压不变，闭合开关，当滑动变阻器滑片$P$向左移动时，下列判断正确的是( )

A.A示数变大，V₁示数变小，V₂示数不变
B.A示数变大，V₁示数变小，V₂示数变大
C.A示数变小，V₁示数变大，V₂示数变小
D.A示数变小，V₁示数变小，V₂示数变大

答案： C

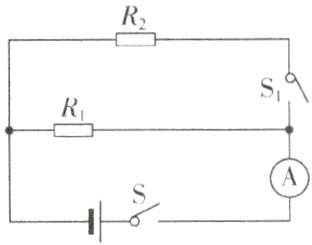

3.（毕节市）如图所示的电路，其中$R_{1}$的阻值为15 Ω，电源电压保持6 V不变，电流表的量程为0~0.6 A，求：

(1)开关$S$闭合、$S_{1}$断开时，电流表的示数。
(2)开关$S$、$S_{1}$都闭合时，为保证电流表安全，电阻$R_{2}$的最小阻值。

答案： （1）0.4 A （2）30 Ω

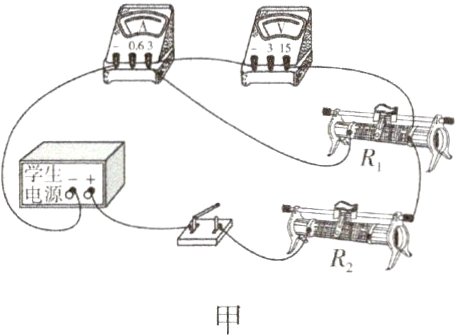

4.（新疆）某兴趣小组用如图甲所示的电路测量滑动变阻器$R_{1}$的最大电阻，电源电压保持不变。该小组通过实验测得6组电压表示数$U$和电流表示数$I$的数据并在$I - U$图象中描点，如图乙所示。


(1)闭合开关$S$前，应将滑动变阻器______(选填“$R_{1}$”或“$R_{2}$”)的滑片调至最右端。

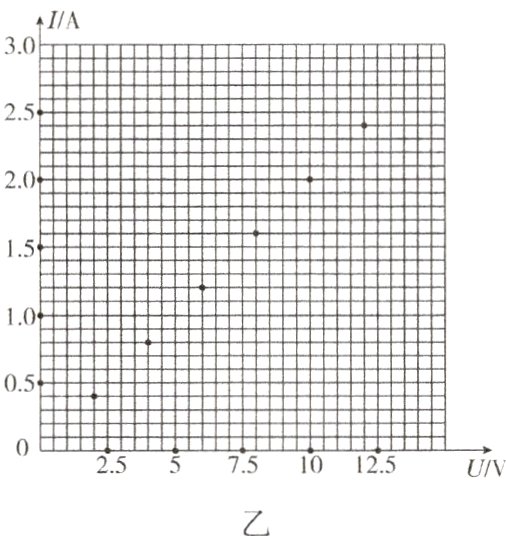

(2)请根据描点数据，在图乙中作出滑动变阻器$R_{1}$的最大电阻的$I - U$图象。
(3)根据做出的图象，求得$R_{1}$的最大阻值为______Ω。
(4)滑动变阻器$R_{2}$的最大阻值至少为____Ω(选填“20”“25”或“30”)
(5)实验中发现，当滑动变阻器$R_{2}$接入电路的电阻为零时，电压表的示数小于电源电压。该小组通过讨论，对产生此现象的原因提出了多种猜想。他们提出的下列猜想中，最不合理的一项是______(填序号)。
A. 电流表本身有电阻
B. 导线本身有电阻
C. 电压表本身的电阻不够大
D. 电压表使用前未调零

答案：
（1）$R_{2}$

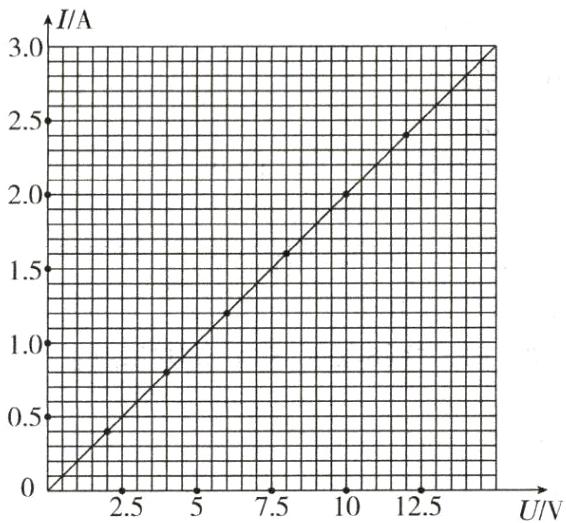

（2）如图所示

（3）5 （4）25 （5）C
