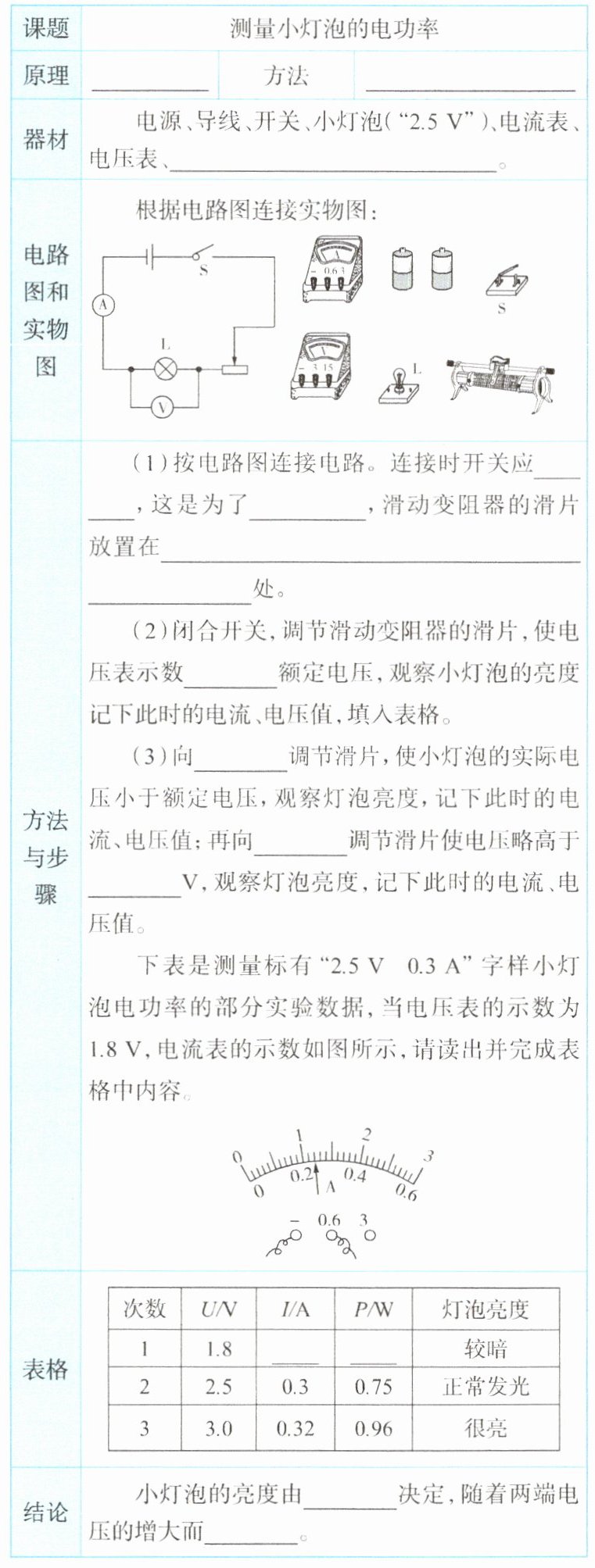

测量小灯泡的电功率

答案：
P = UI组合法　滑动变阻器　如图所示
(1)断开　防止短路　使滑动变阻器连入电路中的阻值最大
(2)等于　
(3)右　左、2.5　0.24　0.432　实际功率　变亮

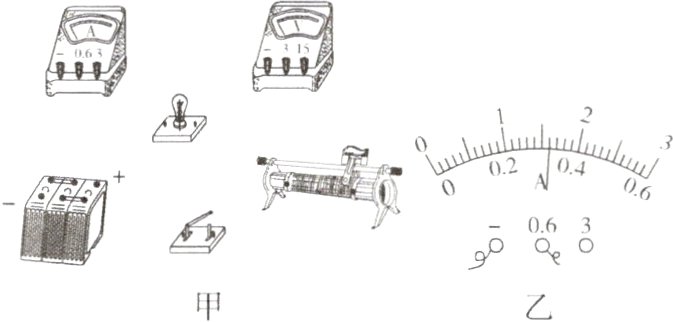

1. 用如图所示的器材做“测量小灯泡的电功率”的实验，小灯泡上标有“2.5V”的字样。

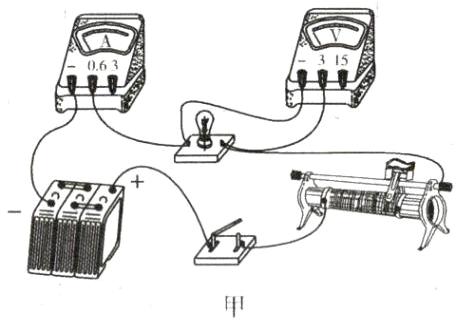

(1)请根据实验目的，用笔画线代替导线，在图甲中连接实物电路。
(2)小雨正确连接电路并检查无误后，闭合开关，发现小灯泡不亮，电流表无示数，电压表有明显示数，则故障可能是________________。
(3)解决了上述问题后，小雨发现小灯泡发光了。如果要使小灯泡正常发光，小雨应该____，使电压表示数为________V；此时电流表的示数如图乙所示，则灯泡的额定功率为________W。
(4)若电源电压为6V，实验室提供的滑动变阻器有“10Ω　1.5A”和“20Ω　1A”两种规格，则本实验中应选用规格为________的滑动变阻器。

答案：

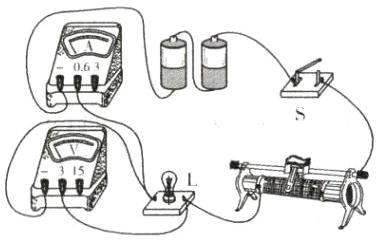

(1)如图甲所示　
(2)小灯泡断路
(3)调节滑动变阻器　2.5　0.8
(4)“20Ω　1A”

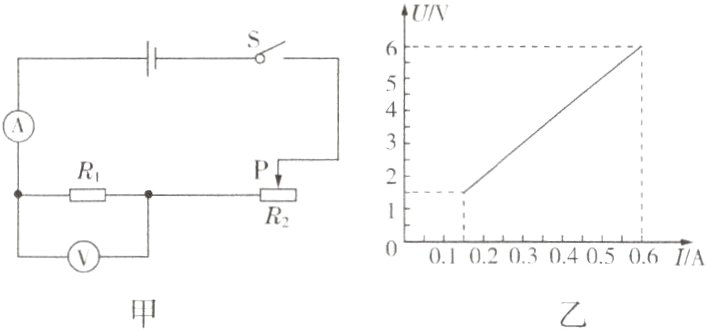

2. (福建中考)某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系，电路如图甲所示。滑动变阻器的滑片P从最右端向最左端移动的过程中，R₁的U - I图象如图乙所示。求：

(1)R₁的阻值；
(2)电路消耗的最大功率；
(3)当R₂消耗的电功率为0.5W时，R₂的阻值。

答案：
(1)10Ω　
(2)3.6W
(3)2Ω
