《2025年聚能闯关期末复习冲刺卷八年级科学上册浙教版》

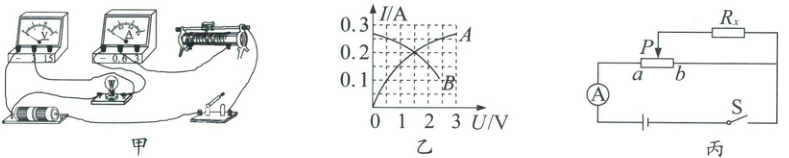

4. （16分）在学习“用电流表和电压表测量电阻”的实验（如图甲所示）中，老师将同学们分成两组，一组测量定值电阻的阻值，另一组测量小灯泡的电阻。
(1)用本次实验器材能(选填“能”或“不能”)探究电流与电压的关系。

(2)在实验时，闭合开关，两表有示数，若将小灯泡从灯座中取走，电压表有示数，电流表无示数。(均选填“有”或“无”)
（3）小聪小组测量的是小灯泡的电阻，从他们测得的数据中发现小灯泡的电阻值相差很多。然后小聪小组根据测得的数据求出了小灯泡电阻的平均值，他们这种做法合理吗？________。为什么？_。
(4)小明小组用与小聪小组相同的器材和电路图也做这个实验时，由于接线错误，根据测量的数据绘出的I - U图像如图乙中的B所示，你认为错误的原因可能是电压表并联在了滑动变阻器两端。
（5）若实验中电压表损坏，利用其他的原有器材也能测出未知电阻Rx的电阻。实验电路如图丙所示（滑动变阻器的最大电阻为R₀，电源电压未知且不变），请将下列相关实验步骤补充完整。
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表的示数为I₁；
②闭合开关S，将滑动变阻器的滑片P移到________端，记录电流表的示数为I₂；
③待测电阻的表达式为Rx = $\frac{I_2R_0}{I_1-I_2}$(用已知量和测量量的符号表示)。

答案： 4.
(1)能　
(2)有　无
(3)不合理　因为灯丝电阻随温度的升高而增大(或灯丝电阻受温度影响)
(4)电压表并联在了滑动变阻器两端
(5)②b　③$\frac{I_2R_0}{I_1-I_2}$(解析:步骤①中，两电阻并联，电流表测干路电流;步骤②中，R_x被短路，只有变阻器连入电路中，所以两个步骤中，变阻器两端电压均等于电源电压，所以通过变阻器的电流均为I₂。根据并联电路电流特点可得:①中通过待测电阻的电流I_x=I₁-I₂，待测电阻两端的电压U_x=U=I₂R₀，所以待测电阻R_x=$\frac{U_x}{I_x}=\frac{I_2R_0}{I_1-I_2}$)

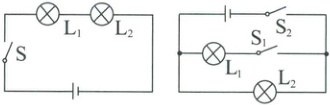

1. （6分）一位同学按如图所示做“连接串联电路和并联电路”的实验，当电路连接完毕、闭合开关时，发现两个电路中L₁都不亮，而L₂亮。这位同学应该从哪些方面去检查原因？

答案： 1.如果是串联电路，电流只有一条路径，L₂亮，L₁不亮，只能是L₁被导线短路造成的。检查方法:查看L₁的两个接线柱是否被导线直接连通。
　　　如果是并联电路，L₂亮，L₁不亮，只可能是该支路出现了断路，检查方法:①看开关S₁是否闭合;②看开关S₁是否接好;③看每个接线柱是否被拧紧;④看L₁的灯丝是否断了;⑤看灯泡与灯座是否接触不良;⑥看接线是否有悬空或被绝缘物质隔断。
