《2025年聚能闯关期末复习冲刺卷八年级科学上册浙教版》

1. （6分）请你根据图甲电路，将图乙中实物电路连接好。

答案：
1.
　　　

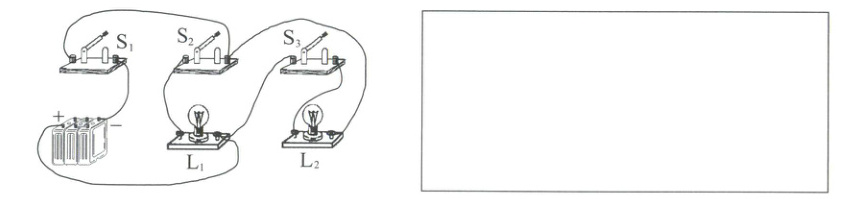

2. （6分）在方框中，按照如图所示实物连线图画出对应电路图。

答案：
2.
　　　

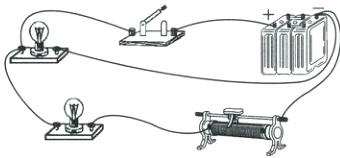

3. （8分）如图所示，有两只灯泡、一个开关（总开关）、一只滑动变阻器、一个电源，请你设计出满足以下要求的电路：一只灯泡的亮度不变，另一只灯泡的亮度可调节。
（1）在虚线框内画出电路图。（2）连接实物图。

答案：
3.
(1)
　　　　　
(2)
　　　　　

1. (8分)小明所在的实验小组用如图所示的电路来探究并联电路中干路电流与各支路电流的关系，实验过程如下：把电流表分别接到电路中的A、B、C三点，将第一次测出的电流填入下表：


为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量。
方法一：改变电源电压；
方法二：更换其中一条支路中的小灯泡(规格不同)。
请你根据他们的实验步骤和有关数据回答下列问题。
(1)在拆接电路时，开关必须断开。
(2)上面设计的表格中存在的不足之处是没有单位。
(3)将表格补充完整后，通过对表中数据的分析可知后面两次实验是采用方法一来进行的。
(4)实验结论：在并联电路中，干路中的电流等于各支路中的电流之和。

答案： 1.
(1)断开　
(2)没有单位　
(3)一
(4)各支路中的电流之和
