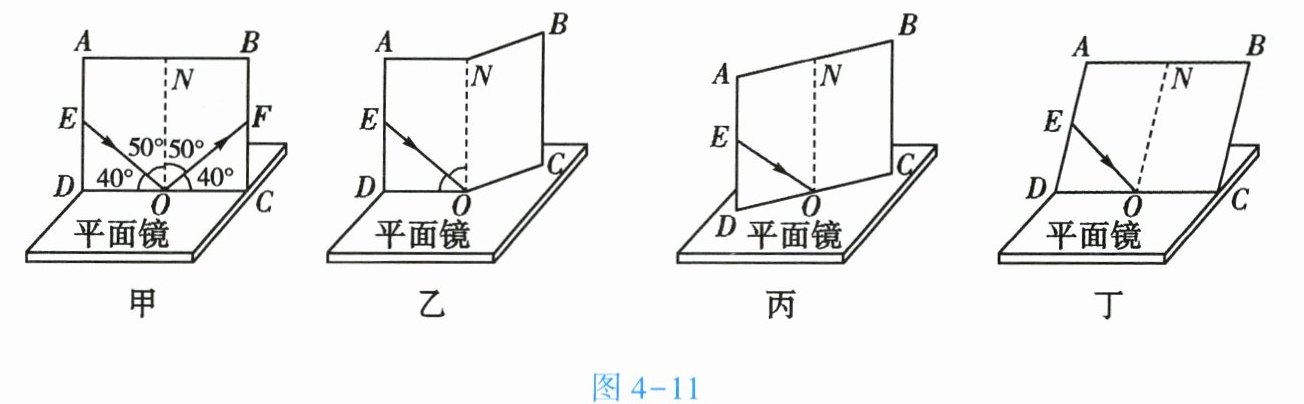

17. (2022·长沙)如图 4 - 11,为了探究光反射时的规律,小丽把一个平面镜放在水平桌面上,再把一张可以绕 ON 翻折的纸板 ABCD 竖直地立在平面镜上,纸板上的直线 ON 垂直于镜面。她将一束光贴着纸板沿 EO 方向射向 O 点,在纸板上用笔描出入射光 EO 和反射光 OF 的径迹。

(1)如图 4 - 11 甲所示,反射角的大小为______。
(2)实验过程中,进行下列哪项操作后,在纸板上仍可以看到反射光？______(填字母,单选)。
A. 如图 4 - 11 乙所示,将纸板的右半部分向后翻折
B. 如图 4 - 11 丙所示,将纸板与入射光束一起以 ON 为轴旋转
C. 如图 4 - 11 丁所示,将纸板与入射光束一起以 CD 为轴向后倾倒
50
B

答案： 50
B

18. (2024·山西)小明照镜子时,看到镜中自己的像,这个像有什么特点呢？为此他进行了实验探究。

实验思路：
(1)探究平面镜成像的特点,关键是要确定像的位置和大小。
(2)可选用薄玻璃板作为平面镜观察像,先将点燃的蜡烛置于镜前,再用一支外形相同未点燃的蜡烛在镜后移动,通过是否与像重合来确定像的位置和大小,进而得到平面镜成像的特点。
实验过程：

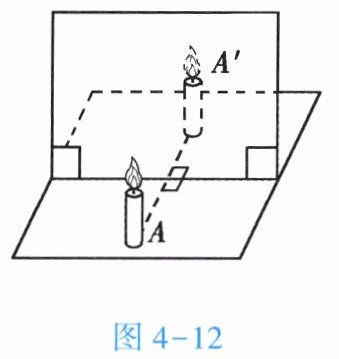

(3)如图 4 - 12 所示,按照实验思路进行操作,观察蜡烛与像完全重合后,在纸上分别标记平面镜、蜡烛和像的位置,并测量蜡烛和像到平面镜的距离,记录在表格中。试着用光屏承接平面镜后面的像,观察光屏上能否呈现点燃蜡烛的像。
(4)换用两个相同的跳棋子、两块相同的橡皮重复上述操作。多次实验的目的是避免实验结论的偶然性，使结论更具普遍性。
实验结论：
(5)平面镜所成的像为虚(填“实”或“虚”)像,像与物体关于镜面对称。

答案：
(2)薄玻璃板
(3)距离
(4)避免实验结论的偶然性，使结论更具普遍性
(5)虚
